《2025年新课堂同步学习与探究九年级物理全一册人教版》

6. 两只定值电阻,甲标有“$10\ \Omega\ \ 1\ A$”,乙标有“$15\ \Omega\ \ 0.6\ A$”。把它们串联起来,两端允许加上的最高电压是(B)。
A.$10\ V$
B.$15\ V$
C.$19\ V$
D.$25\ V$

答案： B

7. 下列关于生活用电常识的认识中,符合安全要求的是(D)。
A.使用测电笔时,手指不能碰到笔尾的金属帽,以免触电
B.三脚插头的用电器也可插入两孔插座
C.家庭电路中开关接在火线或零线上都可以
D.输电线进户后应先接电能表

答案： D

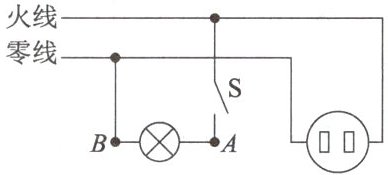

8. 如图所示的家庭电路中,闭合开关后,灯泡不亮。用测电笔检测插座的两孔,发现只有插入右孔时氖管才发光。用测电笔检测$A$点氖管发光,检测$B$点氖管不发光。发生这一现象的原因可能是(B)。

A.灯泡短路
B.灯丝断了
C.开关接触不良
D.插座短路

答案： B

9. 一段导体两端电压是$10\ V$时,导体中的电流是$0.5\ A$,此导体的电阻是 20$\Omega$。如果导体两端的电压降到$1\ V$,导体的电阻是 20$\Omega$。

答案： 20 20

10. 电阻$R_{1}= 5\ \Omega$,$R_{2}= 10\ \Omega$,将它们串联在电路中,$R_{1}$、$R_{2}两端的电压之比U_{1}:U_{2}$为1:2；若将它们并联在电路中,通过$R_{1}$、$R_{2}$的电流之比为2:1。

答案： 1:2 2:1

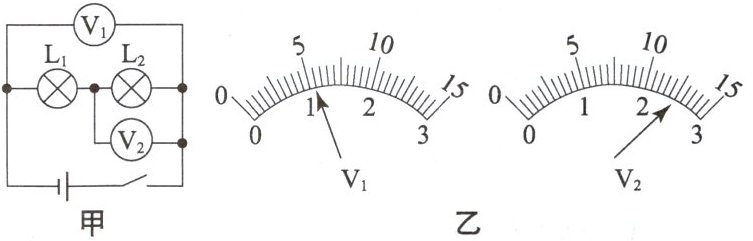

11. 如图甲所示的电路中,电灯$L_{1}的电阻为10\ \Omega$。开关闭合后,$V_{1}$、$V_{2}$的示数分别如图乙所示,则$V_{1}$的示数为5.5$V$,$L_{2}$两端的电压为2.5$V$,通过$L_{1}$的电流为0.3$A$。

答案： 5.5 2.5 0.3

12. 如图是小灯泡$L和电阻R$中电流随电压变化的图像。由图像可知,电阻$R$的阻值为 20$\Omega$。若将它们并联接在电压为$2\ V$的电源两端,电路中的总电流为 0.35$A$。

答案： 20 0.35

13. 家庭电路的连接中,插座与灯泡是 (并联)的；保险丝是串联在 (选填“火线”或“零线”火线)上的。

答案： 并联 火线

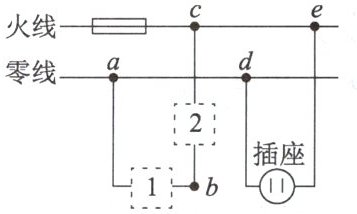

14. 小明同学想在家里安装一盏照明灯,如图是他设计的电路。图中虚线框$1和2$应连入开关和电灯,则开关应装在线框2处。安装完毕后,闭合开关,电灯不亮,用测电笔分别测试$a$、$b$、$c$点时,测电笔的氖管都发光,则电路的故障为进户零线开路。

答案： 2 进户零线开路

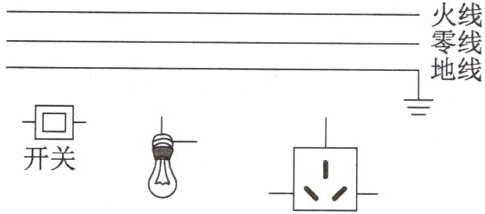

15. 如图所示,请用笔画线代替导线将图中元件接入家庭电路中,要求：①开关控制电灯；②三孔插座单独接入。

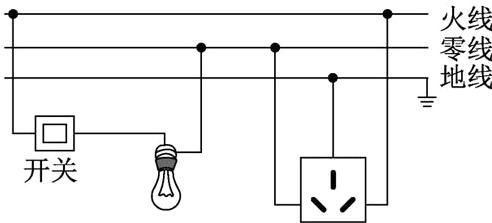

答案：
如图所示：
