《2025年新课堂同步学习与探究九年级物理全一册人教版》

1. (必记知识)测量小灯泡的电功率的实验原理：$P=UI$。

答案： 1.$P=UI$

2. (必记知识)测量小灯泡电功率实验中滑动变阻器的作用。

答案： 2.
(1)保护电路.
(2)改变小灯泡两端的电压.

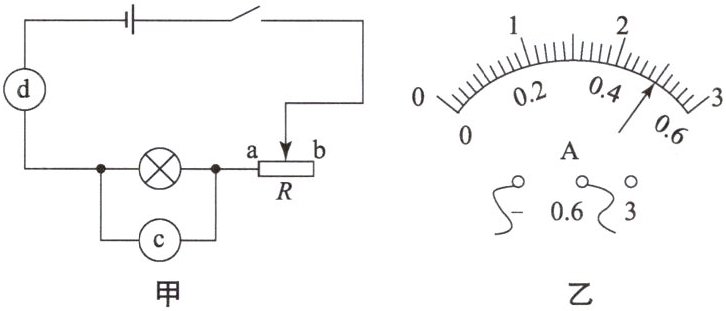

3. 如图是测量小灯泡额定功率的实验原理图,图甲中$c$表为电压表,$d$表为电流表,小灯泡的额定电压是$3.8V$,电源电压是$6V$。闭合开关前,应把滑动变阻器的滑片移到b端；闭合开关后,调节滑动变阻器的滑片到电压表的示数是3.8$V$,从图乙中读取电流表的示数是0.5$A$,小灯泡的额定功率是1.9$W$。

答案： 3.电压表 电流表 b 3.8 0.5 1.9

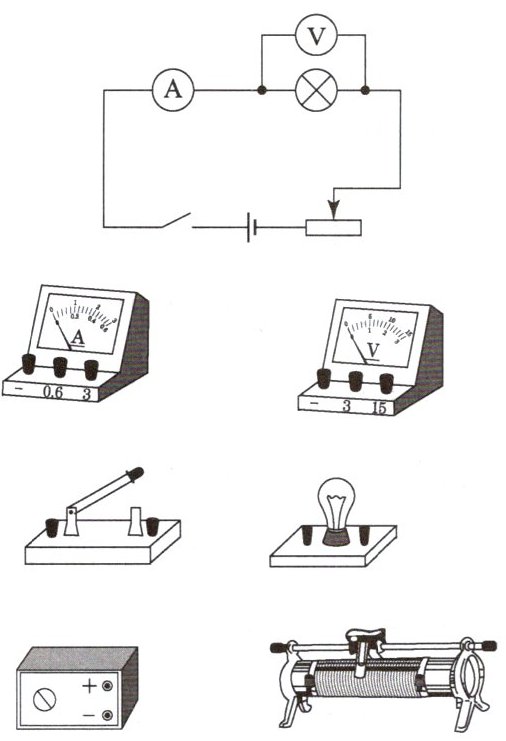

4. 用笔画线代替导线,根据实验电路图连接实物图。

答案：

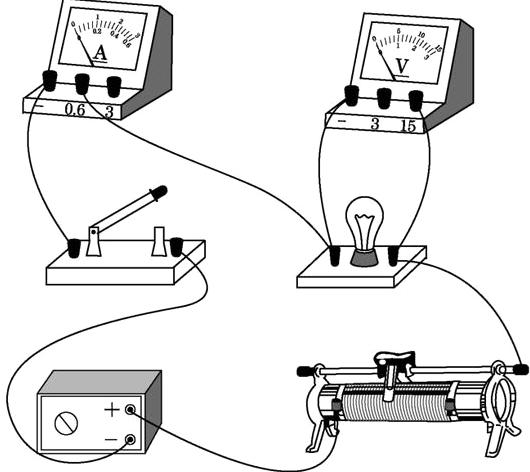

4.如图所示:
　

5. 在测量小灯泡电功率的实验过程中,如果小灯泡开路,电流表、电压表的示数有什么变化？
电流表的示数：零。
电压表的示数：电源电压。

答案： 5.零 电源电压

6. 在测量小灯泡电功率的实验过程中,如果小灯泡短路,电流表、电压表的示数有什么变化？
电流表的示数：电流表示数变大。
电压表的示数：零。

答案： 6.电流表示数变大 零

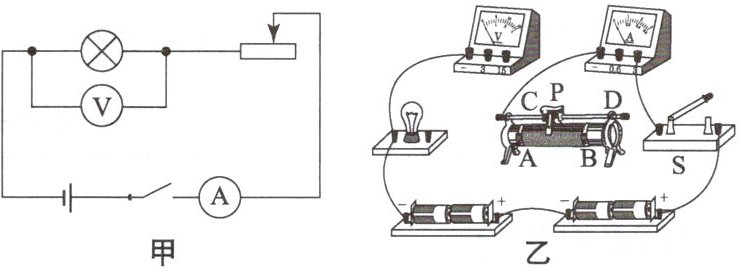

7. 某实验小组用图甲所示电路测量小灯泡的电功率。小灯泡标有“$3.8V$”,滑动变阻器标有“$12Ω$ $1.5A$”,电源电压为$6V$。
(1) 请用笔画线代替导线,按照图甲所示电路,将图乙的实物电路连接完整,使滑动变阻器的滑片向左移动时小灯泡变暗。

(2) 小明同学负责实物连线,他连接好最后一根导线时,小灯泡立即发出明亮耀眼的光并很快熄灭。小明连线过程中肯定出现的错误是______,还可能出现的错误是______(填字母序号)。
A. 电压表串联在电路中
B. 电流表并联在小灯泡两端
C. 连接滑动变阻器时,用了$C$、$D$两个接线柱
D. 连接滑动变阻器时,用了$A$、$B$两个接线柱
(3) 小灯泡熄灭后,发现电压表有示数,该示数接近______$V$。

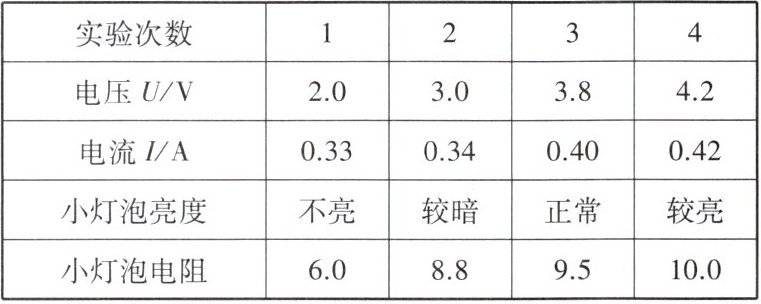

(4) 更换上完全相同的小灯泡,正确连好电路,通过完全正确的操作获得数据如表。

由表中数据可知,小灯泡正常工作时的功率为______$W$。
从表中数据还可以看出小灯泡的电阻随温度的升高而______。
(5) 小明还想测量小灯泡不亮时的电阻,但是无论怎样调节滑动变阻器,小灯泡两端的电压也不能低于$2V$。经过分析,至少有两种方案可行：① 其他条件均不变时,换用总阻值较______的滑动变阻器；② 其他条件均不变时,换用电压较______的电源。

答案：
7.

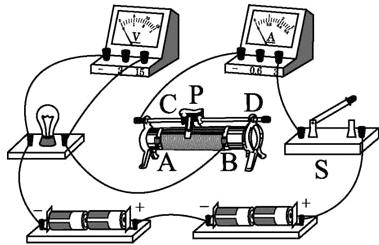

(1)如图所示:
　　　　
(2)连接电路时没有断开开关,没有将变阻器的最大电阻连入电路中 C
(3)6
(4)1.52 变大
(5)大 小
