《2025年新课堂同步学习与探究九年级物理全一册人教版》

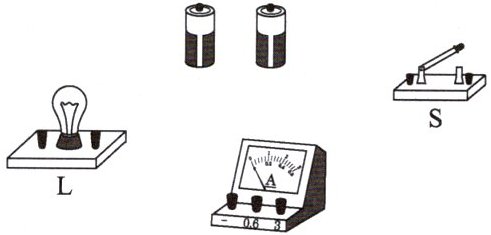

7. 请用笔画线表示导线,把如图所示的元件连成一个完整的电路,用电流表测量通过小灯泡的电流(实际电流约为 $0.3 \, A$).

答案：

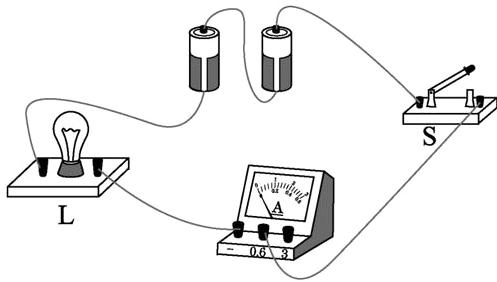

如图所示:

1. 导体中电荷定向移动形成电流。

答案： 定向移动

2. 想让灯泡亮起来的电路,基本组成包括：用电器、电源、开关、导线。

答案： 电源

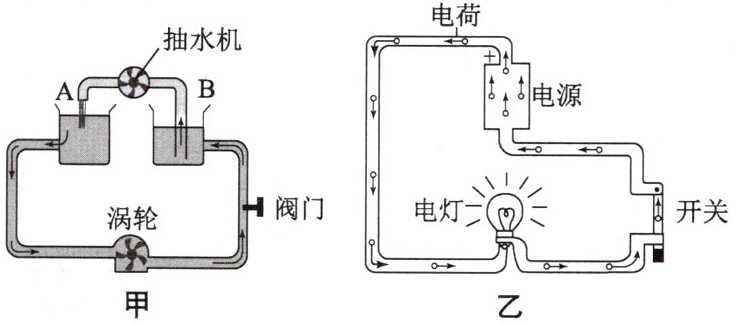

3. 利用类比的方法可以帮助我们理解电流的形成。图甲中,抽水机抽水,使A、B间水面形成持续的高度差,产生水压,形成从A到B的持续水流,推动涡轮转动。图乙中,电源供电时,使电源的一端聚集正电荷,另一端聚集负电荷,形成电压,使电源外部电路中电荷定向移动形成持续电流,使灯泡发光。
请将水流的形成和电流的形成的对应关系用直线连接起来。

答案：

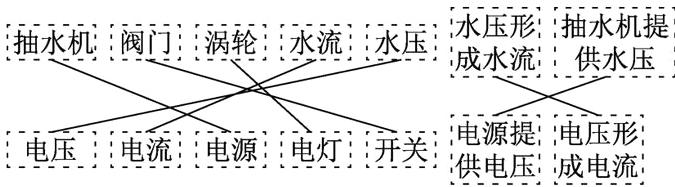

如图所示：抽水机 阀门 涡轮 水流 水压 水压形成水流 抽水机提供水压 电压 电流 电源 电灯 开关 电源提供电压 电压形成电流
