《2025年新课堂同步学习与探究九年级物理全一册人教版》

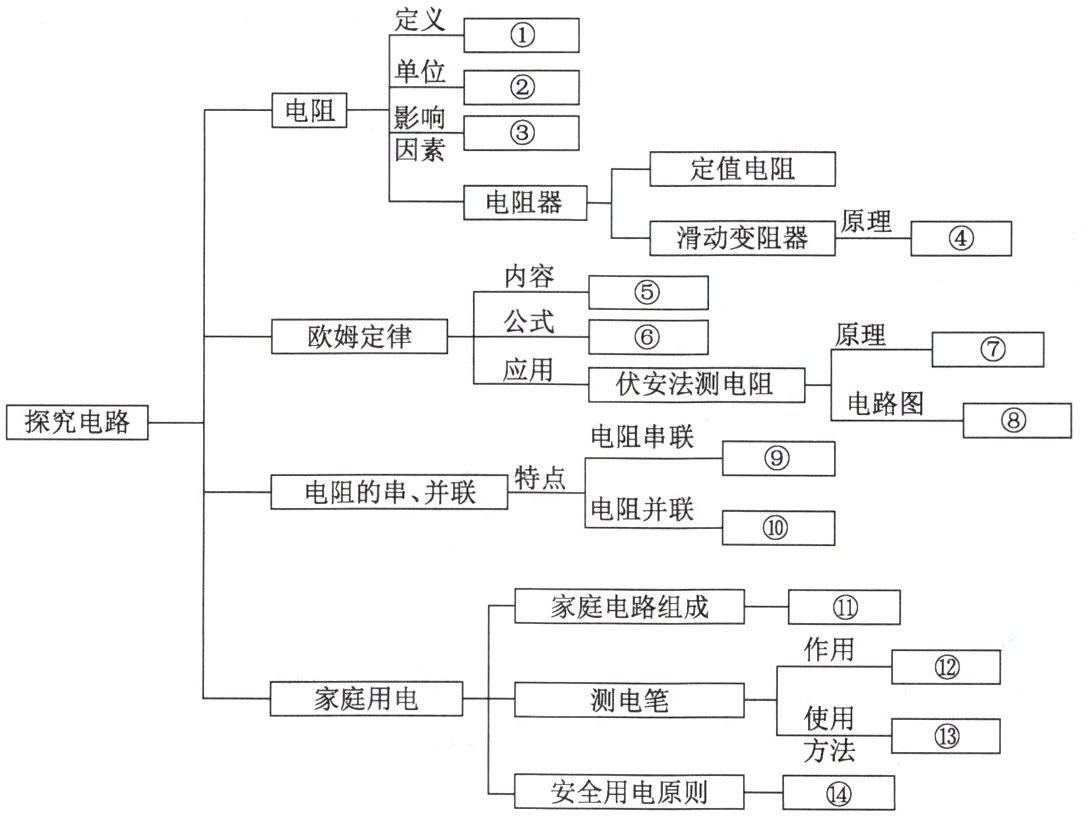

答案：
①导体对电流的阻碍作用
②欧(Ω)
③导体材料、长度、横截面积、温度
④改变接入电路中电阻丝的长度
⑤一段导体中的电流，跟加在这段导体两端的电压成正比，跟这段导体的电阻成反比
⑥$I=\frac{U}{R}$
⑦$R=\frac{U}{I}$

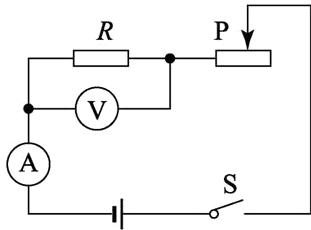

⑧如图所示：

⑨$R = R_{1} + R_{2}$
⑩$\frac{1}{R}=\frac{1}{R_{1}}+\frac{1}{R_{2}}$
⑪进户线、电能表、闸刀开关、保险盒、用电器
⑫辨别火线和零线
⑬氖管发光说明是火线，氖管不发光说明是零线
⑭不接触低压带电体、不靠近高压带电体

[典例1]如图所示的电路中,灯泡的电阻$R_{L}= 12\ \Omega$,正常发光时的电压为$12\ V$,$R_{2}= 12\ \Omega$。当开关$S_{1}$、$S_{2}$都闭合时,电流表的示数为$1.2\ A$,这时灯泡正常发光。

(1)求电源电压及$R_{1}$的阻值。
(2)当开关都断开时,求灯泡两端的电压。

答案：
(1)$S_{1}$、$S_{2}$都闭合时，L和$R_{1}$并联。$U = U_{1} = U_{L} = 12V$ $I_{L}=\frac{U_{L}}{R_{L}}=\frac{12V}{12\Omega}=1A$ $I_{1}=I - I_{L}=1.2A - 1A = 0.2A$ $R_{1}=\frac{U_{1}}{I_{1}}=\frac{12V}{0.2A}=60\Omega$
(2)开关都断开时，L和$R_{2}$串联。$I'=\frac{U}{R_{L}+R_{2}}=\frac{12V}{12\Omega + 12\Omega}=0.5A$ $U_{L}'=I'R_{L}=0.5A×12\Omega = 6V$

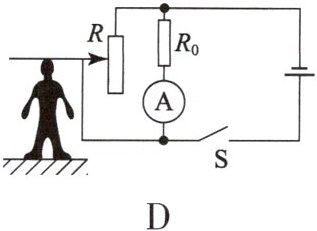

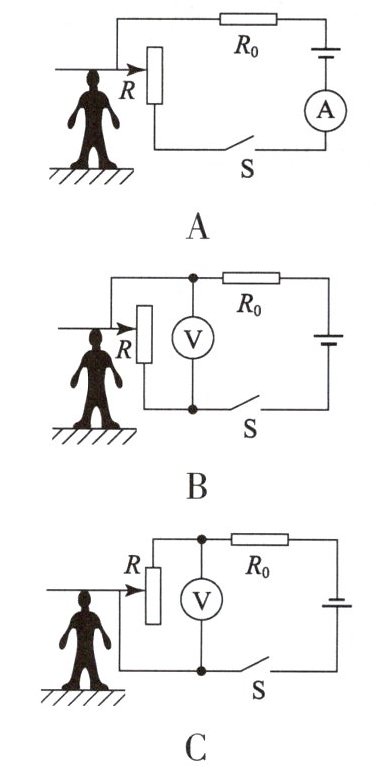

[典例2]小梦为济宁市体育测试设计了一个电子身高测量仪。图中的$4$个电路中,$R_{0}$是定值电阻,$R$是滑动变阻器,电源电压不变,滑片会随身高上下移动。下列能够实现身高越高,电压表或电流表示数越大的电路是(B)。

答案： B
