《2025年新课堂同步学习与探究九年级物理全一册人教版》

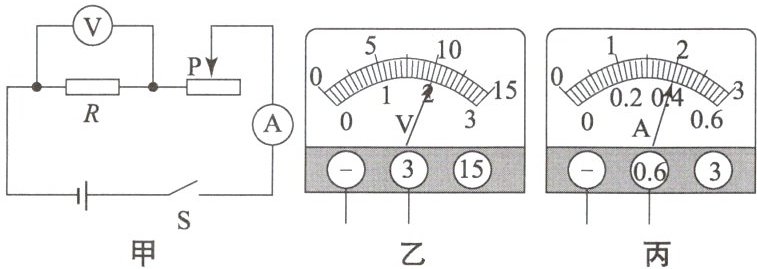

[典例1] 小梦按图甲所示的电路图连接实验电路,测量电阻$ R $的阻值.闭合开关$ S $,调节滑动变阻器的滑片$ P $后,观察到电压表和电流表的示数分别如图乙、丙所示,则电流表的示数为0.4A,电压表的示数为2V,电阻$ R $的阻值为5$ \Omega $.

答案： [典例1]0.4　2　5

[典例2] 现有两节新的干电池、电压表、电流表、滑动变阻器、定值电阻$ R $、开关、导线,利用给定器材连接成伏安法测电阻的电路.

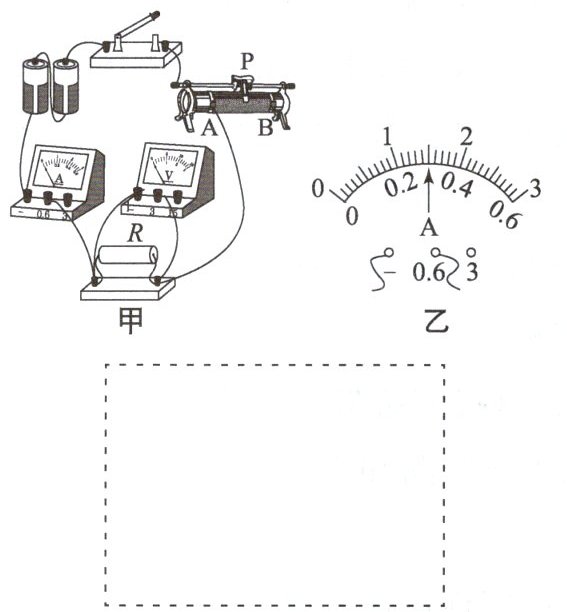

(1) 请画出如图甲所示的实物图对应的电路图.
(2) 实验前为了保护电路,滑动变阻器的滑片应置于______(选填“A”或“B”)端.
(3) 闭合开关,无论怎样移动滑片$ P $,发现电流表始终无示数,电压表有示数,其原因可能是______(写出1种原因即可).
(4) 排除故障后,当电压表示数为$ 2.7 $V时,电流表示数如图乙所示,则通过$ R $的电流大小为______A,它的阻值是______$ \Omega $.

答案：
[典例2]

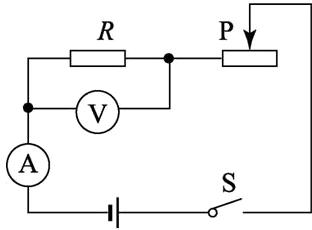

(1)如图所示:
　　　　
(2)B
(3)定值电阻R开路
(4)0.3　9
