《2025年新课堂同步学习与探究九年级物理全一册人教版》

3. 了解生产生活实际中,哪些地方用到汽油机? 哪些地方用到柴油机?

答案： 汽油机应用：小汽车、摩托车、小型农用机械、小型发电机。
柴油机应用：载重汽车、拖拉机、大型轮船、大型发电机、坦克。

[活动 1] 观察汽油机模型或挂图,思考以下问题.
1. 汽油机主要由哪些部件组成? 各部件的作用是什么?
2. 在汽油机工作的每个冲程中,哪些部件是不动的? 哪些部件是运动的? 运动产生了什么效果?
3. 在汽油机工作的每个冲程中,是否有能量转化? 如果有,说明能量的转化情况.
4. 汽油机的一个工作循环有几个冲程? 在一个循环中,活塞往复几次? 曲轴转动几周? 对外做功几次? 除做功冲程外,其他 3 个冲程活塞靠什么运动?

答案： 1. 部件：气缸、活塞、连杆、曲轴、进气门、排气门、火花塞。作用：气缸容纳燃气；活塞往复运动；连杆连接活塞和曲轴；曲轴将往复运动转为旋转运动；进气门吸入混合气；排气门排出废气；火花塞点燃混合气。2. 不动部件：气缸。运动部件：活塞、连杆、曲轴。效果：完成吸气、压缩、做功、排气，曲轴转动。3. 压缩冲程：机械能→内能；做功冲程：内能→机械能；吸气和排气冲程无转化。4. 4个冲程；往复2次；曲轴转2周；做功1次；靠飞轮惯性。

[活动 2] 观察柴油机模型或挂图,思考以下问题.
1. 柴油机主要由哪些部件组成? 各部件的作用是什么?
2. 比较汽油机和柴油机的结构、工作过程和用途,看看有哪些相同点,有哪些不同点.请详细说明(可列表对比).

答案： 【解析】：1. 柴油机主要部件及作用：
气缸：燃料燃烧和气体膨胀做功的场所。
活塞：在气缸内做往复运动，通过连杆将力传给曲轴。
连杆：连接活塞和曲轴，将活塞的往复运动转变为曲轴的旋转运动。
曲轴：把活塞的往复运动变成旋转运动，向外输出动力。
进气门：控制空气进入气缸。
排气门：控制废气排出气缸。
喷油嘴：将柴油雾化后喷入气缸。
飞轮：储存能量，使曲轴均匀转动。
2. 汽油机和柴油机异同点对比：
|比较项目|汽油机|柴油机|
| ---- | ---- | ---- |
|结构|有火花塞|有喷油嘴|
|燃料|汽油|柴油|
|吸气冲程|吸入汽油和空气的混合物|吸入空气|
|压缩冲程|压缩混合物，压强和温度升高|压缩空气，压强和温度更高|
|点火方式|点燃式（火花塞点火）|压燃式（压缩空气使柴油自燃）|
|效率|较低（20%-30%）|较高（30%-45%）|
|用途|汽车、摩托车、小型机械等|拖拉机、卡车、大型机械等|
|相同点|都有四个冲程（吸气、压缩、做功、排气）；都由曲轴、连杆、活塞、气缸等部件组成；都是把内能转化为机械能的热机|
【答案】：见解析

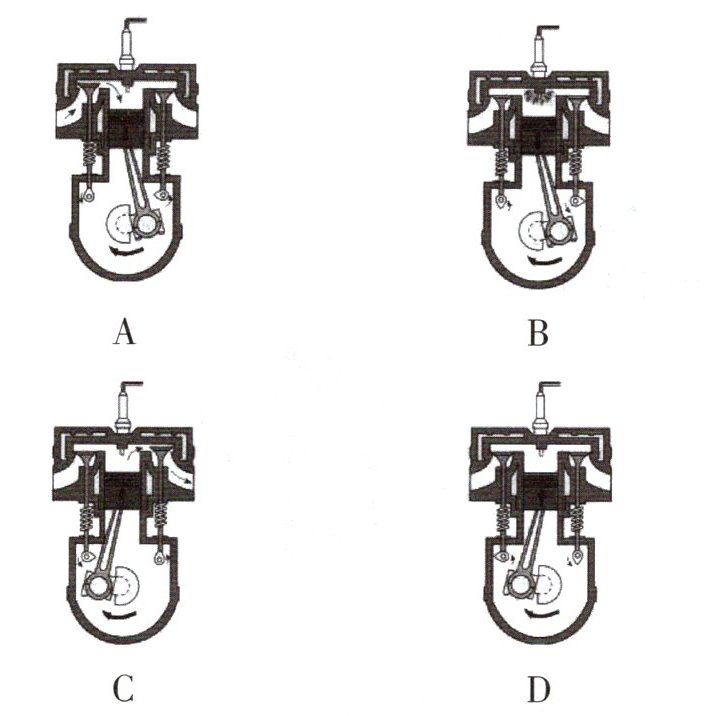

[典例 1] 如图为汽油机工作的 4 个冲程示意图,其中表示压缩冲程的是( )

答案： D
