《2025年新课堂同步学习与探究九年级物理全一册人教版》

[活动 2] 认识滑动变阻器

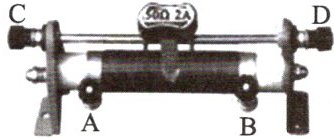

1. 观察如图所示的滑动变阻器,它由哪些部件组成？哪两个接线柱间的电阻最大？滑片的作用是什么？

2. 滑动变阻器的接法

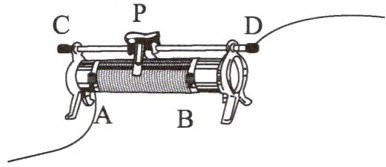

(1) 如图所示,将滑动变阻器 $ A $、$ D $ 两个接线柱接入电路。

① 请详细说明电流是怎样流经滑动变阻器的。电阻丝的哪一部分接入电路？
② 若将滑片向右移动,接入电路的电阻丝长度如何变化？接入电路中的电阻大小如何变化？

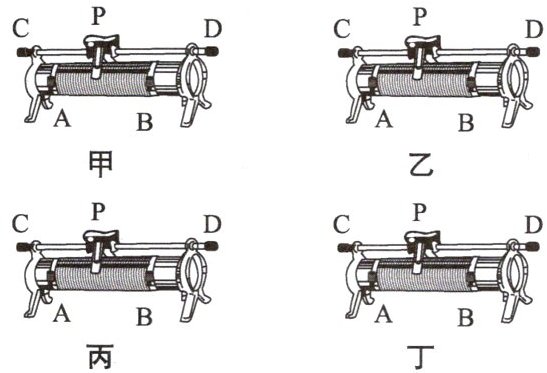

(2) 滑动变阻器有 $ A $、$ B $、$ C $、$ D $ 4 个接线柱,而接入电路时,如果只需接两个接线柱,你能想到哪些可行的接法？分别在图中画出连线。

在上面每种接法中,若滑片向右移动,接入电路中的电阻怎样变化？

答案： 1. 部件：电阻丝、金属杆、滑片、接线柱、绝缘管；A和B间电阻最大；滑片作用是改变接入电路的电阻丝长度以改变电阻。
2.
(1)①电流路径：A→电阻丝→P→金属杆→D；接入电阻丝为A到P部分。②长度变长，电阻变大。
(2)可行接法：AC、AD、BC、BD；甲(AC)电阻变大，乙(AD)电阻变大，丙(BC)电阻变小，丁(BD)电阻变小。
