《2025年新课堂同步学习与探究九年级物理全一册人教版》

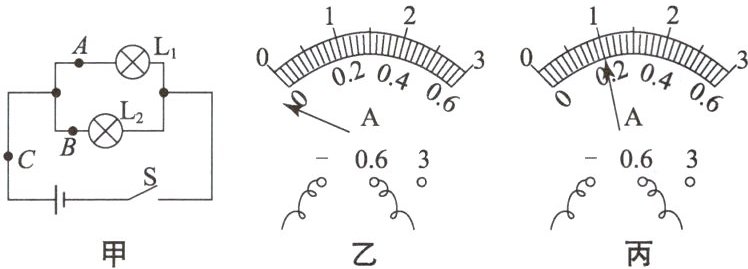

7. 在探究并联电路电流规律的实验中,图甲是实验电路图.

(1)电流表应串联(填“串联”或“并联”)在被测电路中. 若要测量干路电流,则电流表应接在图甲中的C点.
(2)小军在测量 A 点的电流时,发现电流表的指针偏转如图乙所示,原因是电流表的正、负接线柱接反了；排除故障后,电流表的示数如图丙所示,则电流表的示数为0.22 A.
(3)小亮做实验时用两只规格相同的小灯泡得出实验结论：在并联电路中,干路电流等于各支路电流之和,且各支路的电流相等. 请指出小亮在探究过程中的两点不妥之处：
①用两个规格相同的小灯泡；
②只测了一组数据.

答案： 1.
(1)串联　C
(2)电流表的正、负接线柱接反了　0.22
(3)用两个规格相同的小灯泡　只测了一组数据

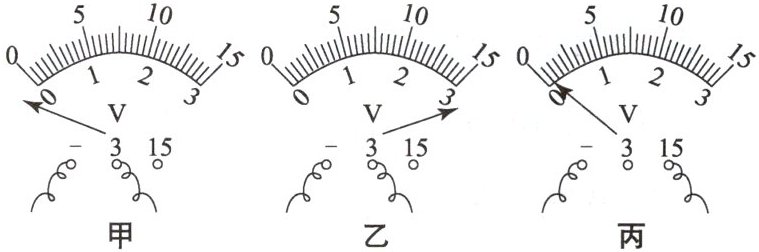

1. 在“练习使用电压表”的实验中,大梦收集了各实验小组出现的指针偏转的几种情况,如图所示。请你分别写出出现相关情况的原因。

图甲：电压表的“+”“-”接线柱接反了；
图乙：电压表的量程选择过小；
图丙：电压表的量程选择过大。

答案： 电压表的“+”“-”接线柱接反了 电压表的量程选择过小 电压表的量程选择过大

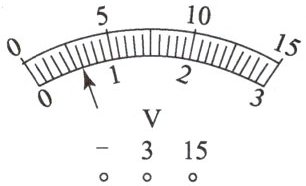

2. 如图所示,当选量程为0~3V时,电压表的读数为0.6V；当选量程为0~15V时,电压表的读数为3V。

答案： 0.6 3

3. 如图所示,电源电压是1.5V,开关断开,若用电压表测量开关两端的电压,则示数为1.5V；当闭合开关时,小灯泡发光,如果用电压表测量小灯泡两端的电压,那么电压表的正接线柱应该与a、b两个接线柱中的b连接。

答案： 1.5 b
