《2025年新课堂同步学习与探究九年级物理全一册人教版》

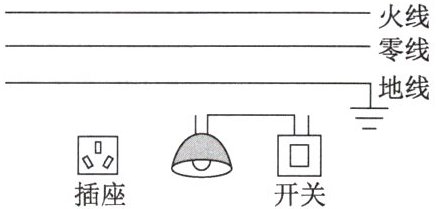

[典例 1] 请用笔画线表示导线,将图中的电灯、开关和插座正确接入家庭电路中.

答案：

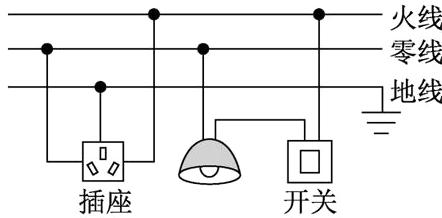

如图所示:

[典例 2] “珍爱生命,注意安全”是同学们日常生活中必须具备的意识.下列有关安全用电的说法符合要求的是(D).
A.发现有人触电时,应该立即用手把人拉起来
B.更换灯泡、搬动电器前无须先断开电源开关
C.可以在高压电线旁放风筝
D.电冰箱、洗衣机的金属外壳应该接地线

答案： D

【课堂评价】
1. (必记知识)家庭电路中的正确布线顺序：进户线、电能表、闸刀开关、保险盒、用电器.

答案： 进户线　电能表　闸刀开关　保险盒　用电器

2. (必记知识)不高于36V的电压才是安全电压.家庭电路中的触电事故,都是人体直接或间接接触火线引起的.

答案： 不高于36V　火线

3. (必记知识)安全用电的原则：不接触低压带电体,不靠近高压带电体.

答案： 不接触　不靠近

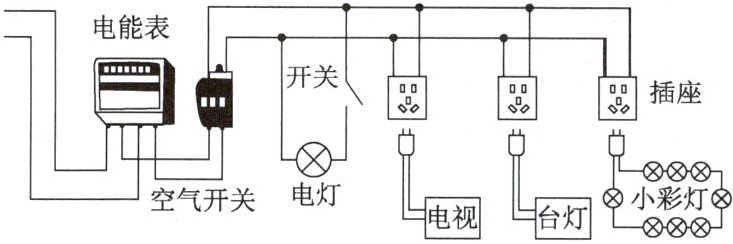

4. 小亮家的电路简化后如图所示.观察该电路,下列说法正确的是(C).

A.开关和电灯是并联的
B.各个小彩灯之间是并联的
C.电灯、电视和台灯是并联的
D.插座中的火线和零线是连通的

答案： C

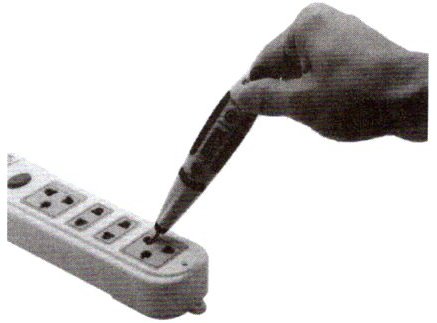

5. 如图所示,有关测电笔的使用,下列说法正确的是(D).

A.氖管发光时,测电笔接触的是零线
B.使用时人体不可以接触大地
C.测电笔可以用来辨别电池的正、负极
D.测电笔与手接触的部分必须是导体

答案： D
