《2025年新课堂同步学习与探究九年级物理全一册人教版》

1. (必记知识)滑动变阻器是通过改变 接入电路中电阻丝的长度 来改变接入电路中的电阻大小的。

答案： 接入电路中电阻丝的长度

2. (必记知识)滑动变阻器的正确接线原则：一上一下。

答案： 一上一下

3. 下面是几位同学对滑动变阻器的认识,其中错误的是(B)。
A.滑动变阻器是通过改变电阻丝的长度来改变电阻的
B.滑动变阻器的 4 个接线柱,任选两个接线柱都可达到改变电阻的目的
C.滑动变阻器的电阻丝外层是绝缘的,只有与滑片接触的滑道是裸露的
D.滑动变阻器的标牌上所标注的电阻值是滑动变阻器的最大阻值

答案： B

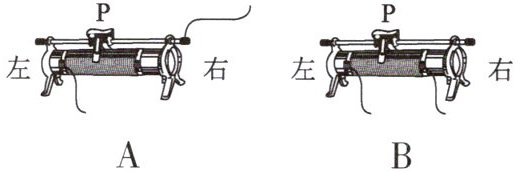

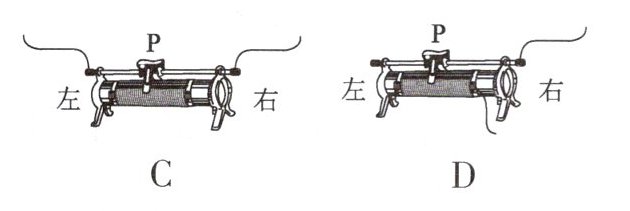

4. 当将滑动变阻器的滑片 $ P $ 向左移动时,图中的哪种连接方法可使变阻器连入电路部分的电阻减小？(A)

答案： A

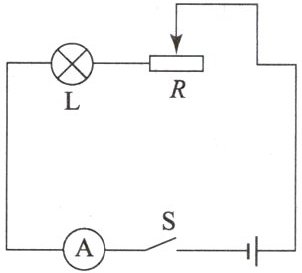

5. 小梦在做“探究用滑动变阻器改变电流”的实验时,连好如图所示的电路,将滑动变阻器的滑片滑到最大阻值处。闭合开关 $ S $,发现小灯泡 $ L $ 不亮。接下来,下列做法最合理的是(A)。

A.观察电流表的示数是否为 $ 0 $,判断电路是否断路
B.断开开关 $ S $,更换灯泡重新实验
C.断开开关 $ S $,增加电池的节数,重新做实验
D.断开开关 $ S $,拆掉导线,重新连接电路

答案： A

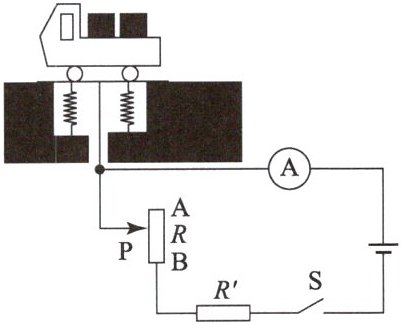

6. 如图是大型电子地磅的电路图。当称重物时,在压力作用下滑片 $ P $ 向下端滑动,变阻器 $ R $ 接入电路的电阻 变小,电流表的示数 变大(两空均选填“变大”“变小”或“不变”)。

答案： 变小 变大
