《2025年新课堂同步学习与探究九年级物理全一册人教版》

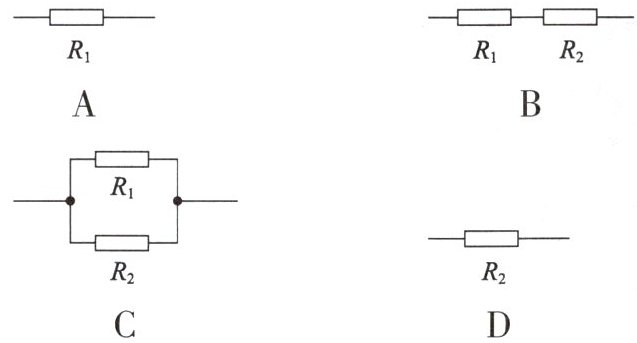

6. 现有两个电阻$R_1、$$R_2,$且$R_1＞R_2,$则图中总阻值最小的是(C)。

答案： C

7. 如图所示,电源电压保持不变$,R_1$的阻值是$R_2$的2倍。闭合开关S后,通过$R_1$的电流为$I_1,$通过$R_2$的电流为$I_2,$电路的总电流为I,则下列关系正确的是(B)。

A.$I_1:I_2= 2:1$
B.$I_1:I_2= 1:2$
C.$I_1:I= 3:1$
D.$I_2:I= 3:2$

答案： B

8. 如图所示,电源电压为6V,电阻$R_1$的阻值为30Ω。闭合开关后,电流表的示数为0.5A,则通过电阻$R_1$的电流为0.2A,$R_2$的阻值为20Ω。

答案： 0.2 20

9. 如图所示的电路中,电源电压为12V。闭合开关后,电流表的示数为0.4A,电压表的示数为8V,则电阻$R_2$的阻值是10Ω。将滑动变阻器$R_1$的滑片向右移动,电压表的示数将变小(选填“变大”“变小”或“不变”)。

答案： 10 变小

10. 如图所示,定值电阻$R_1= 10Ω,R_2$为滑动变阻器,电源电压保持不变。当滑片在a端时,电流表示数为0.6A；当滑片在b端时,电压表示数为4V。求：
(1)电源电压；
(2)滑动变阻器$R_2$的最大阻值。

答案：
(1)U=IR=0.6 A×10 Ω=6 V
(2)U₁=U-U₂=6 V-4 V=2 V
R₂=U₂/I₂=4 V/0.2 A=20 Ω
