《2025年新课堂同步学习与探究九年级物理全一册人教版》

1.(必记知识)串联电路中各处的电流都相等；并联电路中,干路中的电流等于各支路中电流的总和.

答案： 相等　总和

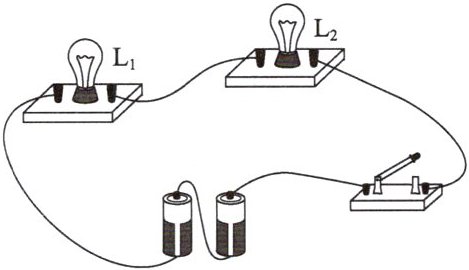

2. 如图所示,开关闭合后,灯 $ L_1 $和 $ L_2 $都在发光,观察发现,灯 $ L_1 $比 $ L_2 $要亮. 下列关于通过两灯中电流大小的说法正确的是(B).

A.灯 $ L_1 $中的电流大
B.两灯中电流一样大
C.灯 $ L_2 $中的电流大
D.无法进行比较

答案： B

3. 下列说法正确的是(A).

A.串联电路中的各处电流是不变的
B.串联电路中的各处电流可能会不相等
C.并联电路中,干路中的电流有可能等于支路中的电流
D.并联电路中,各支路中的电流一定相等

答案： A

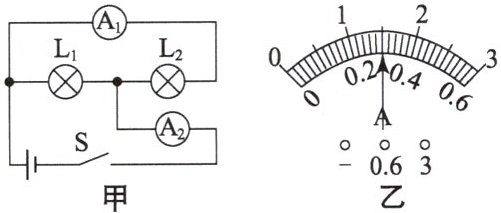

4. 如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,则通过灯泡 $ L_1 $的电流大小为1.2A,通过灯泡 $ L_2 $的电流大小为0.3A.

答案： 1.2　0.3

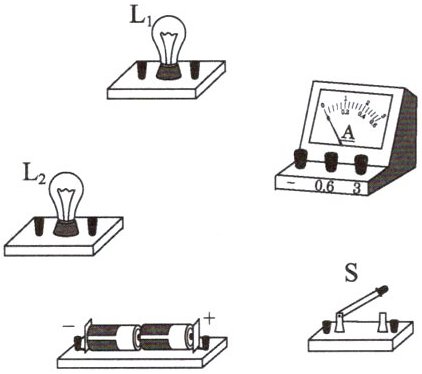

5. 请在图中用笔画线代替导线,按要求连接电路.

要求：
(1)开关同时控制两只小灯泡；
(2)小灯泡 $ L_1 $、$ L_2 $并联；
(3)电流表测量通过两只小灯泡的总电流(该电流约为 0.5 A)；
(4)所画导线不能交叉.

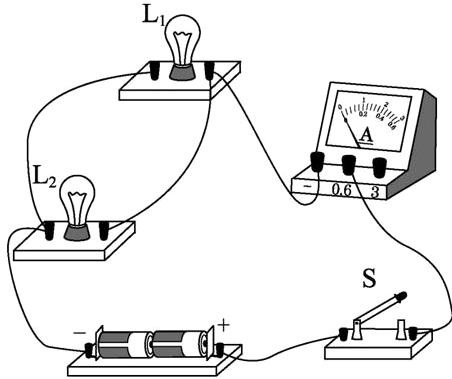

答案：
如图所示:

6. 如图是探究“串联电路的电流规律”的实验电路图.

(1)实验中,最好选择两只小灯泡的规格是不同(填“相同”或“不同”)的.
(2)连接电路的时候,开关要断开.

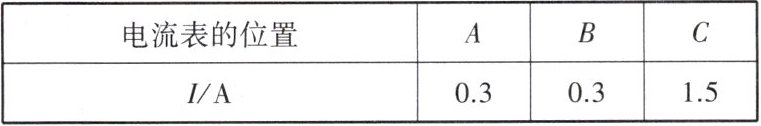

(3)下表是某位同学实验中的一组数据,表格所记录的数据中,电流表在位置 C 的读数是明显错误的,造成错误的原因可能是在C位置读数时看错了电流表的量程.

(4)改正错误数据后,分析实验数据,得到串联电路的电流规律是在串联电路中,电流处处相等.
(5)你认为这个实验设计中存在的问题是只有一组实验数据,实验结论具有片面性.

答案： 1.
(1)不同
(2)断开
(3)在C位置读数时看错了电流表的量程
(4)在串联电路中,电流处处相等
(5)只有一组实验数据,实验结论具有片面性
