《2025年新课堂同步学习与探究九年级物理全一册人教版》

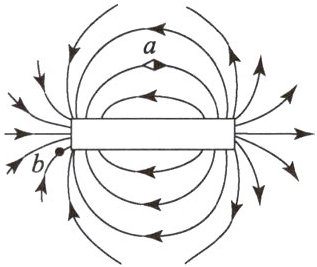

1.(多选)关于如图所示的磁场,下列说法正确的是(AC)。

A.左端为磁体的S极
B.a点所放小磁针静止时北极指向右
C.a处的磁场比b处的磁场弱
D.如果将此磁体在教室中悬吊起来,静止时图示的右端指南

答案： AC

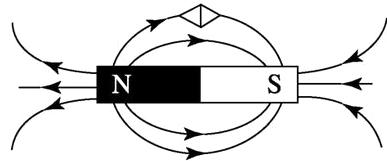

2.如图所示,小磁针在条形磁体作用下处于静止状态.
(1)请标出小磁针的N极.
(2)用箭头标出条形磁体磁感线的方向.

答案：
如图所示:
　　　

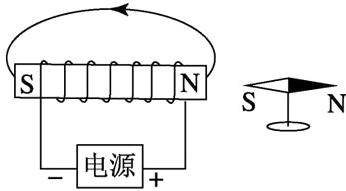

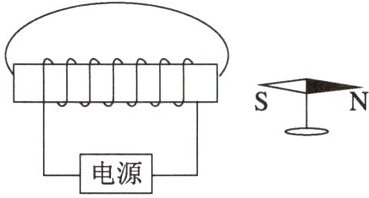

3.请根据图中小磁针静止时的指向,在图中标出:①通电螺线管的N、S极;②电源的“+”“-”极;③磁感线的方向.

答案：
如图所示:
　　　

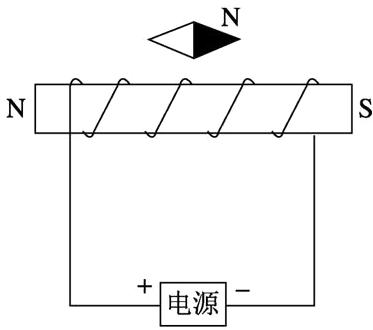

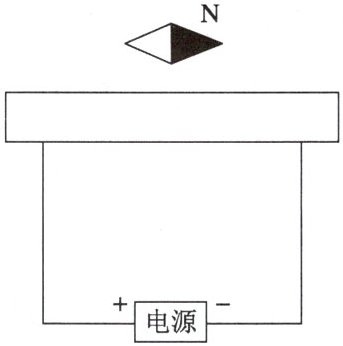

4.请正确画出图中通电螺线管上导线的绕法,并标出通电螺线管的N、S极.

答案：
如图所示:

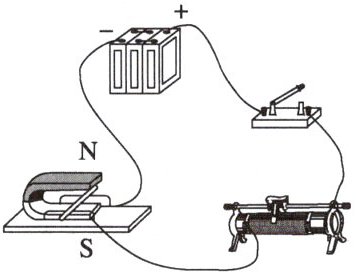

5.实验装置如图所示,闭合开关,观察到金属杆向左运动起来,实验现象说明磁场对通电导体(或通电金属杆)有力的作用,利用这种现象可以制成电动机.断开开关,对调电源正、负两极,重新接入电路,再次闭合开关,观察到金属杆向右(或相反方向)运动起来.

答案： 通电导体(或通电金属杆) 电动 右(或相反方向)
