《2025年新课堂同步学习与探究九年级物理全一册人教版》

[典例3]在如图所示的电路中,电源电压保持不变。闭合开关$S$,电路正常工作。过了一会儿,两只电表的示数均变大,则下列判断中正确的是(B)。

A.灯$L$断路
B.灯$L$短路
C.电阻$R$断路
D.电阻$R$短路

答案： B

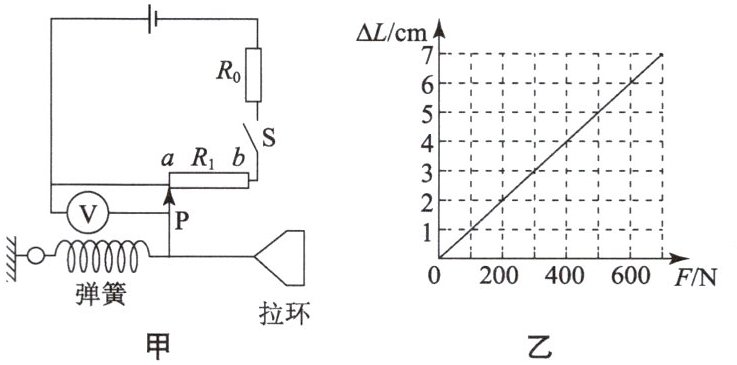

1. 图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片$P$固定在一起($P与R_{1}$间的摩擦不计)。电压表量程为$0～3\ V$,$a$、$b是一根长为6\ cm$的均匀电阻丝,阻值$R_{1}= 30\ \Omega$,电源电压$U = 6\ V$。
(1)要保证电压表能正常工作,电路中$R_{0}$至少应为30Ω。
(2)当拉环不受拉力时,滑片$P处于a$端,闭合开关后,电压表的读数为0V。
(3)已知该弹簧伸长的长度$\Delta L与所受拉力F$间的关系如图乙所示。若$R_{0}= 45\ \Omega$,通过计算说明,开关$S$闭合后,当电压表指针指在$0.8\ V$处,作用在拉环上水平向右的拉力为多少？此拉力器的量程为多少？

拉力为200N，量程为0~600N。

答案：
(1)30Ω
(2)0
(3)拉力为200N，量程为0~600N。
