《2025年新课堂同步学习与探究九年级物理全一册人教版》

[典例] 在探究电流大小与导体两端电压关系时：
(1)可以通过什么方法控制导体电阻不变？
(2)怎样改变导体两端的电压？
(3)需要哪些实验器材？
(4)画出电路图。

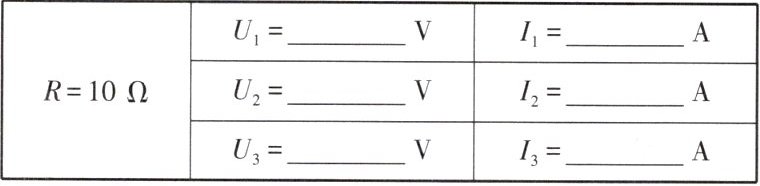

(5)记录实验数据。

(6)画出通过导体的电流随电压变化的图像。

(7)分析数据。
分析 1：在电阻一定时,电流增大倍数与电压增大倍数有什么关系？
分析 2：在电阻一定时,电压与电流的比值是否变化？
分析 3：电流随电压变化的图像有什么特征？
分析 4：保持电阻不变时,电流跟电压成正比关系还是反比关系？

答案：
[解题思路]
(1)使用固定用电器,如一个阻值为 $ 10 \Omega $ 的定值电阻 $ R $。
(2)调节滑动变阻器。
(3)电源、开关、导线、滑动变阻器、定值电阻、电流表、电压表。
(4)如图所示：

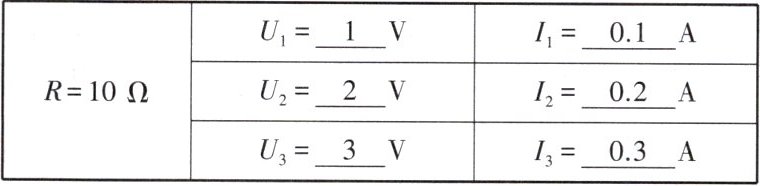

(5)如表所示：

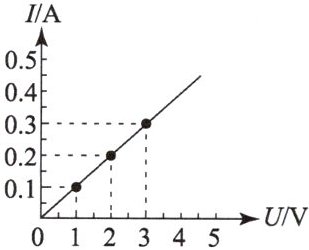

(6)画出电流随电压变化的图像。

(7)分析 1：在电阻一定时,电流增大倍数与电压增大倍数相同。
分析 2：在电阻一定时,电压与电流的比值是个定值。
分析 3：图像为过原点的一条直线。
分析 4：保持电阻不变时,电流跟电压成正比关系。
