《2025年新课堂同步学习与探究九年级物理全一册人教版》

1. (必记知识) 串联电路两端的电压等于各部分电路两端电压的总和；并联电路中各支路两端的电压都相等。

答案： 总和 相等

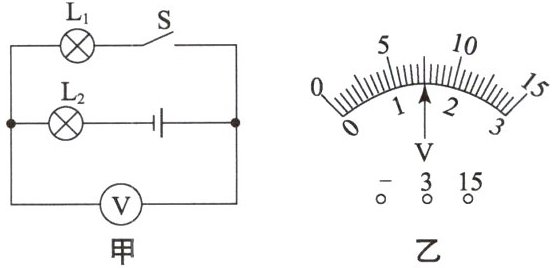

2. 如图甲所示的电路中,电源电压为6V。当开关S闭合时,电压表的读数如图乙所示,则灯$L_1$两端的电压为1.5V,灯$L_2$两端的电压为4.5V。

答案： 1.5 4.5

3. 如图所示,在探究串联电路的特点时,闭合开关,用电流表分别测出A、B、C3处的电流I_A、I_B、I_C,用电压表分别测出AB、BC、AC两点间的电压$U_{AB}、$$U_{BC}、$$U_{AC}。$下列说法正确的是(D)。

A.I_A ＞ I_B ＞ I_C
B.I_A ＜ I_B ＜ I_C

C.U_{AB} = U_{BC} = U_{AC}$$
$D.U_{AC} = U_{AB} + U_{BC}$

答案： D

4. 如图所示,在探究串联电路中的电压关系时,大梦用电压表测出ab、bc、ac两端的电压分别为$U_{ab} = 2V,$$U_{bc} = 2V,$$U_{ac} = 4V。$在表格中记录数据后,她下一步应该做的是(C)。

A.整理器材,结束实验
B.分析数据,得出结论
C.换用不同规格的小灯泡,再测几组电压值
D.换用电压表的另一量程,再测一组电压值

答案： C

5. 如图所示,闭合开关S后,灯泡$L_1$和$L_2$是串联的,电压表测量的是$L_2$两端的电压。若电源电压为6V,电压表示数为2.5V,则灯$L_1$两端的电压是3.5V,灯$L_2$两端的电压是2.5V。

答案： 串 L₂ 3.5 2.5

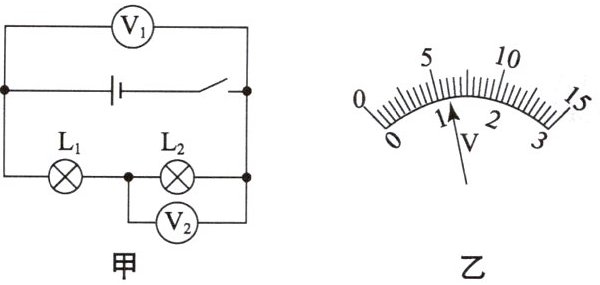

6. 如图所示,闭合开关S后,两个电压表的指针偏转情况均如图乙所示,则电灯$L_1$和$L_2$两端的电压分别为(A)。

A.4.9V 1.1V
B.6V 1.1V
C.1.1V 6V
D.1.1V 4.9V

答案： A
