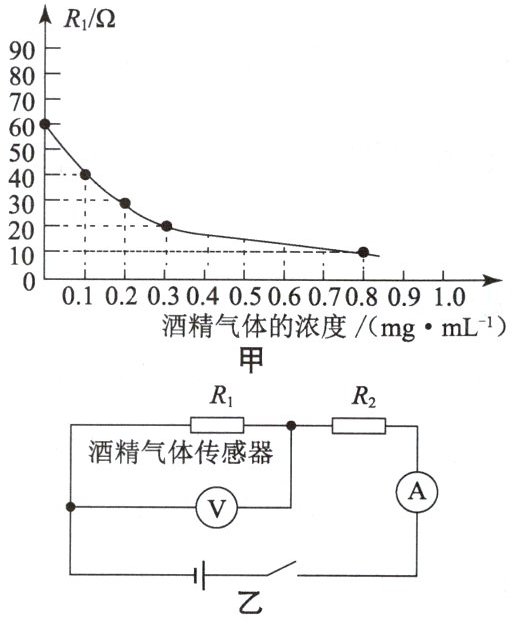

2. 有一种由酒精气体传感器制成的呼气酒精测试仪被广泛用来检测酒驾。传感器$R_{1}$的阻值随酒精气体浓度的变化如图甲所示,工作电路如图乙所示,电源电压恒为$12\ V$,定值电阻$R_{2}= 30\ \Omega$。
(1)被检测者未喝酒时,求$R_{1}$阻值。
(2)被检测者酒精气体浓度为$0.8\ mg/mL$时,求电流表的示数。
(3)现在公认的酒驾标准为$0.2\ mg/mL\leqslant酒精气体浓度\leqslant0.8\ mg/mL$,当电压表示数为$4.8\ V$时,通过计算说明被检测司机是否酒驾。

答案：
(1)60Ω
(2)0.3A
(3)属于酒驾。

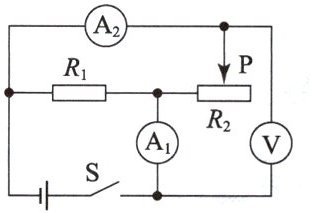

3. 如图所示的电路中,电源电压恒定。闭合开关$S$后,滑动变阻器的滑片$P$向左移动的过程中,下列说法正确的是(D)。

A.电流表$A_{1}$读数变大,电压表$V$读数变小
B.电压表$V读数与电流表A_{1}$读数的比值变大
C.电流表$A_{2}$读数变小,电压表$V$读数变大
D.电压表$V读数与电流表A_{2}$读数比值变小

答案： D

4. 如图所示,闭合开关$S$时,灯泡$L$恰能正常发光。若再闭合开关$S_{1}$,则(C)。

A.灯泡变亮,电流表示数不变
B.灯泡变暗,电流表示数不变
C.灯泡亮度不变,电流表示数增大
D.灯泡亮度不变,电流表示数减小

答案： C

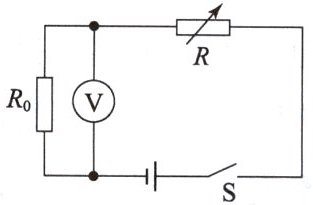

5. 如图是一个环境温度监控电路原理图。电源电压不变,$R_{0}$为定值电阻,$R$是用半导体材料制成的热敏电阻,其电阻值会随温度的升高而变小。闭合开关$S$,下列说法正确的是(B)。

A.若环境温度升高,$R$的阻值变大
B.若环境温度升高,电压表示数变大
C.若环境温度降低,通过$R$的电流变大
D.若环境温度降低,通过$R_{0}$的电流变大

答案： B
