《2025年新课堂同步学习与探究九年级物理全一册人教版》

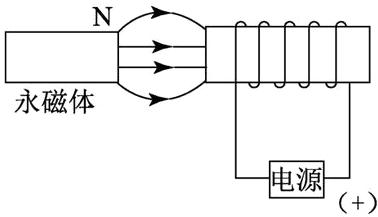

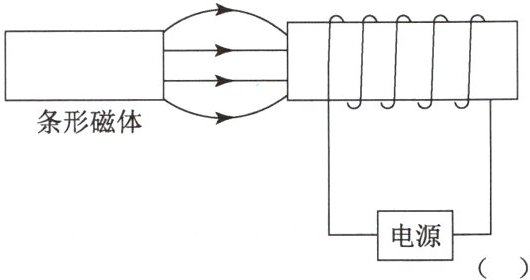

5. 请根据图中磁感线的方向标出条形磁体的N极,并在括号内标出电源右侧的极性(用“+”或“-”表示).

答案：
如图所示:

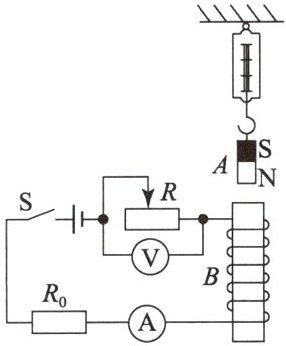

6. 如图为某同学探究通电螺线管磁性强弱的实验图.下列说法正确的是C.理由______.

A.通电螺线管上端为S极
B.闭合开关,弹簧测力计示数变大
C.电流表示数变大时,弹簧测力计示数变小
D.调换磁体的N、S极,弹簧测力计示数不变

答案： C

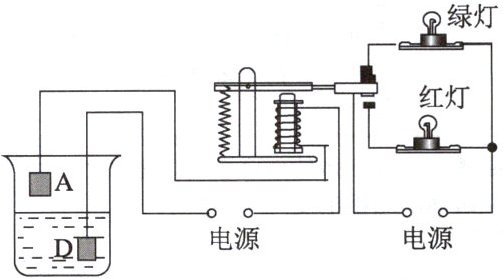

7. 虽然纯净的水是不导电的,但是一般的水都能导电.根据水的导电性可以设计一种水位自动报警器,其原理如图所示,图中的螺线管中插入了一根软铁棒,通电后磁性会更强(选填“强”或“弱”).当水位到达金属块A时,红(选填“红”或“绿”)灯亮.

答案： 强 红

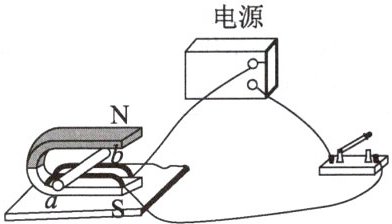

8. 如图所示,对于图中的装置所进行的实验,下列说法正确的是(D).

A.该实验是用来探究通电螺线管外部磁场方向的
B.该实验是用来研究电磁感应现象的
C.该实验是探究电磁铁磁性强弱与哪些因素有关的
D.闭合开关,金属棒ab运动,此过程中电能转化为机械能

答案： D

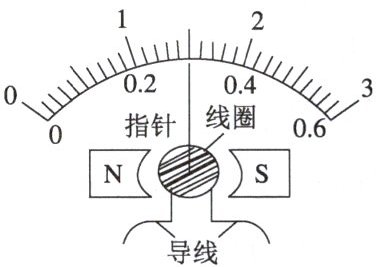

9. 如图是电流表的内部结构图.当线圈中有电流通过时,它受力转动带动指针偏转,其工作原理与电动机(选填“电动机”或“发电机”)相同.

答案： 电动机
