《2025年新课堂同步学习与探究九年级物理全一册人教版》

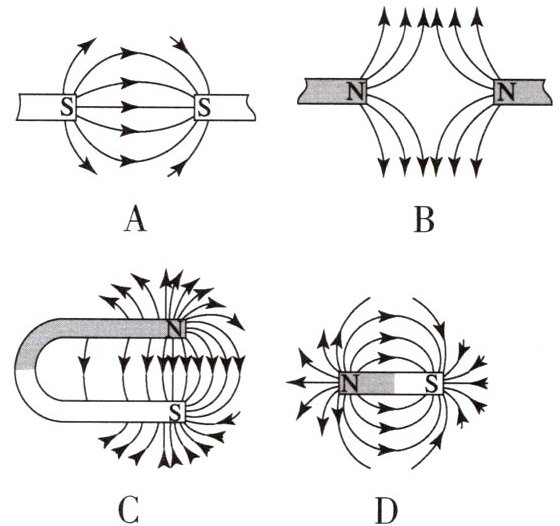

1. 图中磁感线和磁极对应不正确的是(A).

答案： A

2. 磁场虽然看不见、摸不着,却是真实存在,不仅有强弱,还有方向.如图所示,小磁针静止,该位置磁场方向是水平向左(选填“左”或“右”)的.磁感线是为了形象地描述磁场,仿照铁屑分布画出的假想线,磁感线分布越密的地方,磁场越强(选填“强”或“弱”).

答案： 左 强

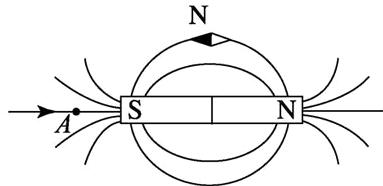

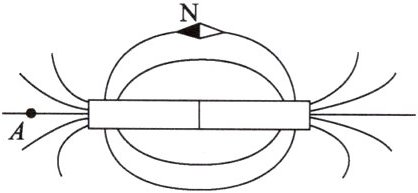

3. 如图所示,小磁针在条形磁体的作用下处于静止状态,标出条形磁体的N极和A点处的磁场方向(用箭头表示).

答案：
如图所示:

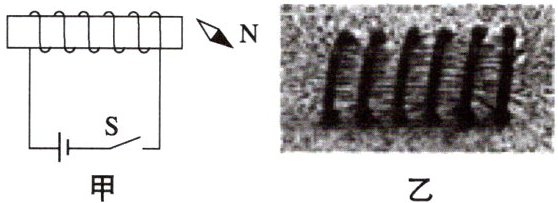

4. 在探究“通电螺线管外部磁场”的实验中,采用如图甲所示的实验装置.

(1) 闭合开关S后,小磁针会(选填“会”或“不会”)发生偏转,说明通电螺线管与小磁针之间是通过磁场发生力的作用.

(2) 用铁屑来做实验,得到如图乙所示的情形,它与条形磁体的磁场分布相似.

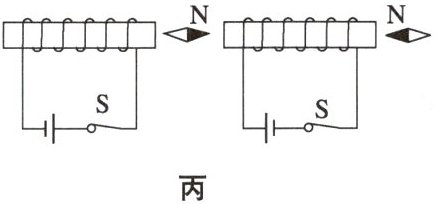

(3) 小明做了如图丙所示的实验,通过实验现象可以得出：通电螺线管的磁极极性与螺线管中电流的方向有关.

答案：
(1)会 磁场
(2)条形
(3)方向
