《2025年新课堂同步学习与探究九年级物理全一册人教版》

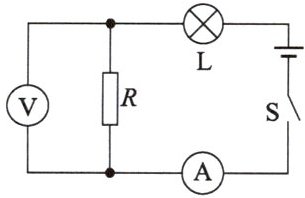

6. 如图所示的电路中,电源电压保持不变,闭合开关$S$,电路正常工作。过了一会儿,灯$L$熄灭,有一个电表示数变小,另一个电表示数变大。下列判断正确的是(A)。

A.电阻$R$断路
B.电阻$R$短路
C.灯$L$断路
D.灯$L$短路

答案： A

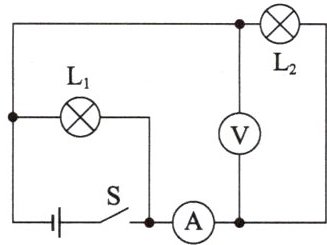

7. 如图所示,开关$S$闭合后,灯泡$L_{1}$、$L_{2}$都发光,两个电表都有示数。工作一段时间后,突然灯泡$L_{2}$熄灭,$L_{1}$仍然发光,两个电表都无示数。该电路可能出现的故障是(A)。

A.电流表断路
B.$L_{2}$断路
C.电压表短路
D.$L_{2}$短路

答案： A

1. 下列关于导体的说法正确的是(A)。
A.一根金属丝被均匀拉长后,它的电阻将变大
B.导体中没有电流通过时,导体就没有电阻
C.保险丝都是用半导体材料制成的
D.粗导线的电阻一定比细导线的电阻大

答案： A

2. 将如图所示的变阻器接入电路中,当滑片向左移动时,要使电阻减小,下列接法正确的是(C)。

A.$a和b$
B.$c和d$
C.$a和c$
D.$b和d$

答案： C

3. 由欧姆定律公式可知(D)。
A.同一导体两端的电压跟通过导体的电流成反比
B.导体两端的电压为零时,因为没有电流通过,所以导体电阻为零
C.导体中的电流越大,导体的电阻就越小
D.导体电阻的大小,可以用它两端的电压与通过它的电流的比值来表示

答案： D

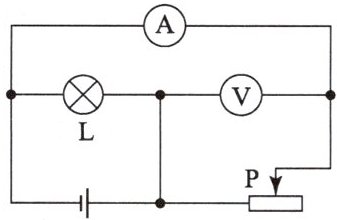

4. 如图所示的电路中,电源电压和灯泡电阻都保持不变。当滑动变阻器$R的滑片P$由中点向右移动时,下列判断中正确的是(D)。

A.电流表和电压表的示数都增大,灯变亮
B.电流表和电压表的示数都减小,灯变暗
C.电流表的示数减小,电压表的示数增大,灯变暗
D.电流表的示数减小,电压表的示数不变,灯的亮度不变

答案： D

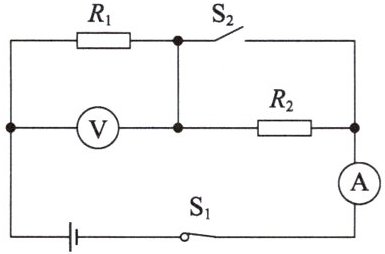

5. 如图所示的电路中,开关$S_{2}$由断开到闭合的过程中,下列有关说法正确的是(C)。

A.电压表示数不变,电流表示数变大
B.电压表示数变大,电流表示数变小
C.电压表和电流表示数的比值不变
D.电压表和电流表示数的比值变大

答案： C
