《2025年新课堂同步学习与探究九年级物理全一册人教版》

1. 回顾“伏安法”测电阻的实验,完成下列问题。
(1) 实验原理：______。
(2) 实验器材：______、______、______、待测电阻、电源、导线。
(3) 实验电路图(在虚线框内画出电路图)：

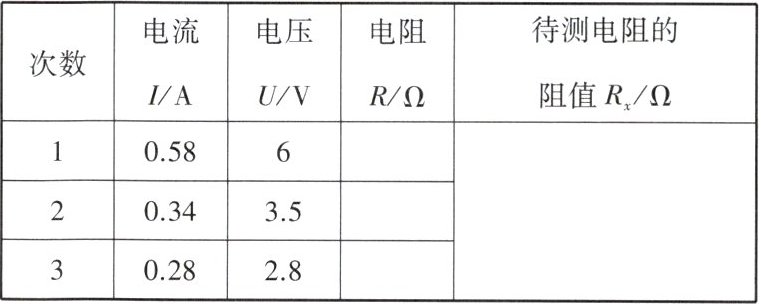

(4) 实验记录表(请根据表格内数据计算出待测电阻$R_x$的阻值)。

(5) 实验注意事项：
① 在连接电路的过程中,开关应处于______状态；滑动变阻器的滑片应滑到______位置。
② 电流表应该和待测电阻______联；电压表应该和待测电阻______联。

答案：
1.
(1)$R=\frac{U}{I}$
(2)电流表 电压表 滑动变阻器(顺序可以变换)
(3)如图所示:

(4)10.34 10.29 10 10.21
(5)①断开 阻值最大 ②串 并

2. 如图所示,电流表的示数为$0.5A$,电压表的示数为$3V$。求小灯泡此时的电功率。

答案： 2.$P=UI=3\ V×0.5\ A=1.5\ W$

3. 认识小灯泡的电功率(如上题图示)：
(1) 将滑动变阻器的滑片移到中间位置,闭合开关。如果滑片向右滑动,你认为电压表的示数将变小,电流表的示数将变小,灯泡的亮度会变暗。
(2) 按照“(1)”中的要求操作,你的判断正确吗？提示:根据实际填写.(选填“正确”或“不正确”)。
(3) 小灯泡的电功率是一个定值吗？
不是.
(4) 小灯泡上标着“$2.5V$”,其含义是什么？
额定电压是2.5V.

答案： 3.
(1)变小 变小 变暗
(2)提示:根据实际填写.
(3)不是.
(4)额定电压是2.5V.
