《2025年新课堂同步学习与探究九年级物理全一册人教版》

3. 因为地磁场的存在,小磁针静止时,会指示南北方向。

答案： 南北

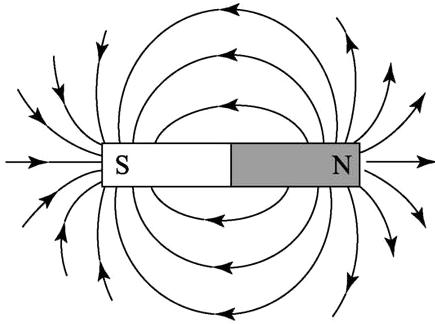

4. 在磁体的外部,磁感线从______极指向______极,请你画出条形磁体周围的磁感线分布情况。

答案：
N　S　如图所示:

5. 在电源外部,电流从电源的______极流到电源的______极。请你在图中标出电流的流向。

答案：
正　负　如图所示:

[活动1] 奥斯特实验(电和磁有联系吗？)
观察老师演示实验,完成下面记录和分析。
实验名称：奥斯特实验。
实验器材：导线、电源、小磁针。
实验步骤：
(1) 将一枚小磁针平行放置在直导线下,使导线和电池触接,连通电路,观察小磁针的变化。
实验现象：小磁针发生偏转。
(2) 断开电路,观察小磁针的变化。
实验现象：小磁针恢复到原来的指向。
(3) 改变导体中电流的方向,观察小磁针的变化。
实验现象：小磁针偏转方向与原来相反。
实验分析和结论：
(1) 接通电路,导体中有电流通过,小磁针发生偏转；断开电路,导体中无电流通过,小磁针恢复到原来的指向,不再发生偏转。这个现象表明,通电导体周围存在磁场。
(2) 改变导体中电流的方向,小磁针偏转方向相反。这说明通电导体周围的磁场的方向与电流方向有关。

答案： 实验现象：
(1)小磁针发生偏转
(2)小磁针恢复到原来的指向
(3)小磁针偏转方向与原来相反
实验分析和结论：
(1)有；偏转；无；通电导体周围存在磁场
(2)相反；电流
