1. 连接电路需要注意的事项
(1) 连接电路时,开关要处于什么状态?
(2) 闭合开关前,滑动变阻器的滑片要滑到什么位置? 为什么?
(3) 使用电流表时,要注意以下几点:
① 与被测用电器串联(选填“串联”或“并联”).
② 电流从正接线柱流入,从负(均选填“正”或“负”)接线柱流出.
③ 所测电流不能超过电流表的量程.
④ 不能直接接到电源的两极上.
(4) 使用电压表时,要注意以下几点:
① 要测哪部分电路两端的电压,电压表必须与该部分电路并联(选填“串联”或“并联”)连接.
② 应当使电流从其正接线柱流入,从负(均选填“正”或“负”)接线柱流出.
③ 通过试触,选择合适的量程.

答案： 1.
(1)断开状态.
(2)阻值最大处.　保护电路.
(3)串联　正　负　量程　电源
(4)并联　正　负　量程

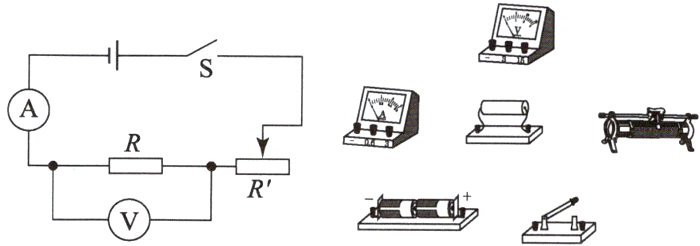

2. 请按照以下电路图,用笔画线代替导线连接实物图.

答案：

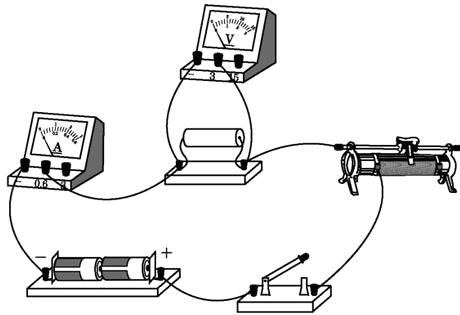

2.如图所示:
　　

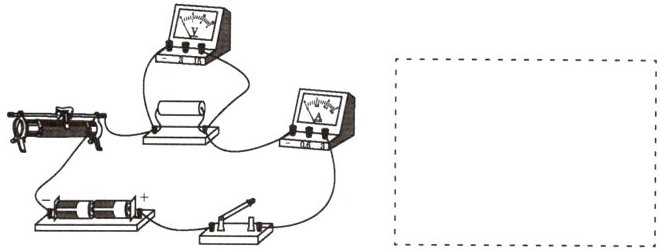

3. 请在右侧虚线框内画出对应电路图.

答案：
3.如图所示:
　　　　　

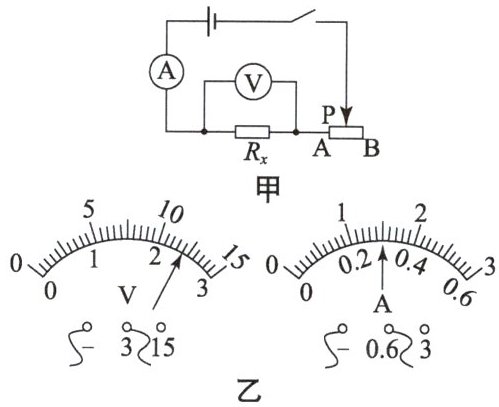

4. 如图所示,电源电压保持不变.小华按照如图甲所示的实验电路正确连接电路,进行实验.某次实验中电压表示数、电流表示数如图乙所示,则电阻$ R_x $的阻值是多少? (写出计算过程.)

答案： 4.8 Ω
