[活动 1] 家庭电路的布线图

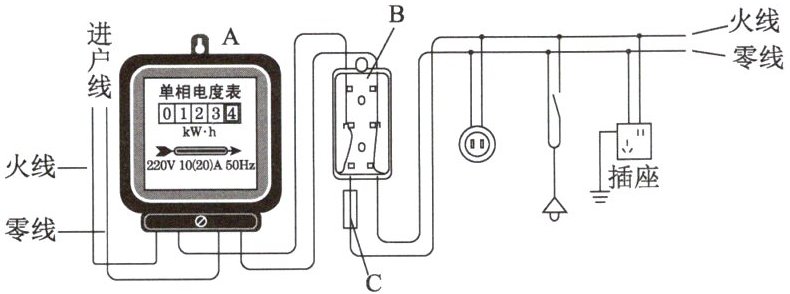

观察家庭电路布线图,完成下列问题.
1. 家庭电路的组成
(1) 进户线：连接户外供电线路的电线通常有2根,一根是火线,一根是零线.它们之间的电压为220V.
(2) 图中元件 A 是电能表,它的作用是测量用户在一段时间内消耗的电能.
(3) 元件 B 是闸刀开关,它的作用是控制整个家庭电路的通断.
(4) 元件 C 是熔断器,它的作用是当家庭电路中的电流过大时(如发生短路等),保险丝自动熔断,避免电路被烧坏.
(5) 现代家庭电路中一般安装有“空气开关”.当电流过大时,空气开关自动“跳闸”,切断整个电路.排除故障后,重新闭合开关就可以了.所以,空气开关可以替代上述元件中的B和C.
2. 家庭电路的连接
(1) 电能表、闸刀开关、熔断器要安装在家庭电路的干(选填“干”或“支”)路上,其中熔断器要串联在火线上.
(2) 各用电器(插座)之间是并联的,开关与它控制的用电器是串联的.

答案： 1.（1）2；火线；零线；220V；（2）电能表；（3）闸刀开关；（4）熔断器；（5）B；C；2.（1）干；串；火；（2）并；串

[活动 2] 了解发生触电事故的原因,完成下列问题.
(1) 人体是导体,当电流过大时,人会在很短的时间内窒息、死亡.
(2) 大量事实表明：不高于36V的电压才是安全电压.
(3) 家庭电路中的触电事故,都是人体直接或间接接触火线引起的.

答案：
(1)电流；
(2)不高于36V；
(3)火线

[活动 3] 了解生活中安全用电的知识,然后完成下列问题.
1. 白炽灯与开关的安装
(1) 螺丝口灯泡与开关的安装要求：控制灯泡的开关要接在火线上,螺丝口灯泡的螺旋一定要接在零线上.
(2) 安装白炽灯时,如不按上述要求做,为什么容易导致触电事故？
开关接零线时，断开后灯泡仍与火线相连；螺旋接火线，接触时易发生触电。

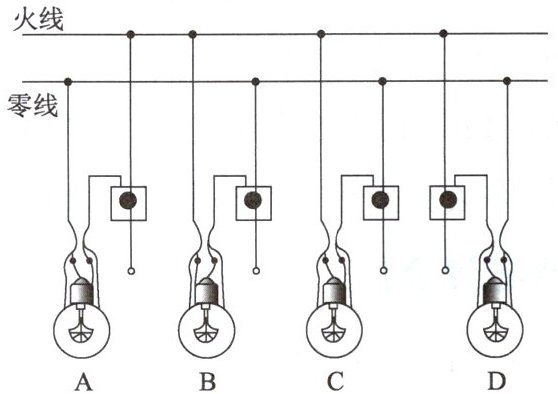

(3) 如图所示,关于螺丝口灯座和开关连接的 4 幅图中,哪个符合安全用电要求？

(C)
2. 三孔插座的安装
(1) 三孔插座的安装要求：左孔接零线,右孔接火线,第三孔接地线.

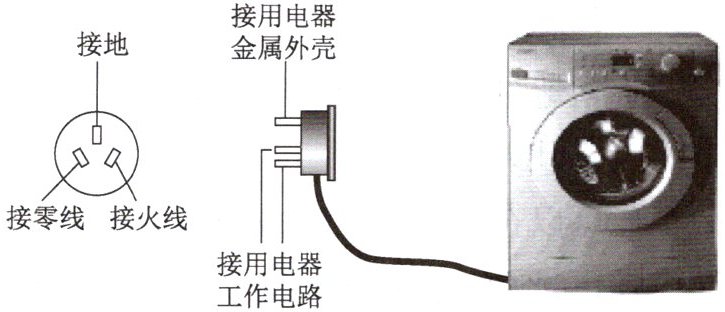

(2) 当家用电器漏电或因火线破损与外壳接通时,会使外壳带电,这时人体接触外壳会发生触电事故.为什么有金属外壳的家用电器使用三脚插头和三孔插座(如图所示),就能避免这类触电事故的发生？

金属外壳通过三脚插头接地，漏电时电流经地线流入大地，人体接触外壳无电流通过，避免触电。

答案： 1.
(1)火；零
(2)开关接零线时，断开后灯泡仍与火线相连；螺旋接火线，接触时易发生触电。
(3)C
2.
(1)零；火；地
(2)金属外壳通过三脚插头接地，漏电时电流经地线流入大地，人体接触外壳无电流通过，避免触电。
