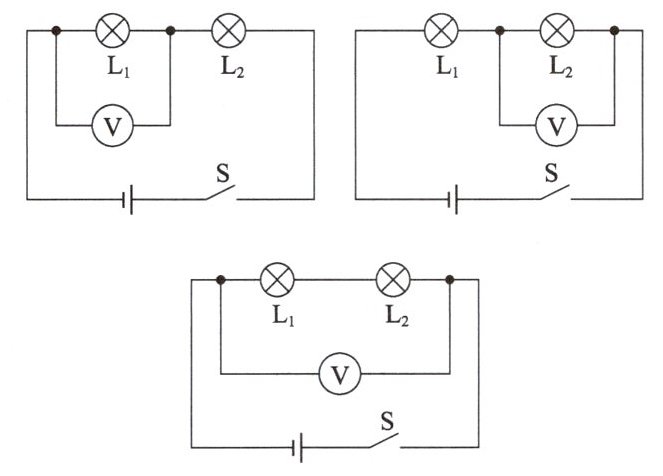

4. 如图所示,测量串联电路中不同位置电压的电路图。你认为3次实验中电压表的示数关系是(B)。

A.相同
B.不相同

答案： B

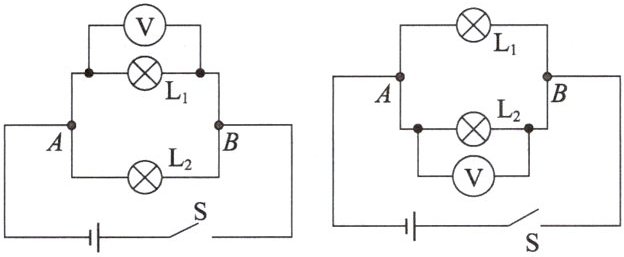

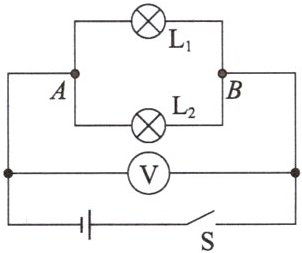

5. 如图是小梦测量并联电路中不同位置电压的电路图。你认为3次实验中电压表的示数有什么关系？(A)


A.相同
B.不相同

答案： A

[活动1] 探究串联电路中用电器两端的电压与电源两端电压的关系
1. 串联电路中,各用电器两端的电压与电源两端的电压有什么关系？请你做出猜想,并说明猜想的依据。
猜想：______；
猜想的依据：______。
2. 设计实验电路,并分别画出测量小灯泡$L_1、$$L_2$及电源两端电压的电路图。
3. 选择器材,设计实验,思考以下问题。
(1) 实验中要测量和记录哪些数据？需要测量几次？
(2) 两只小灯泡是否要求规格相同？为什么？
(3) 实验中如何选择电压表的量程？
4. 设计记录实验数据的表格,分别按电路图连接电路,进行实验。将测量的结果填入表中。
5. 分析实验数据,可以得出什么结论？和你原来的猜想是否一致？

答案： 串联电路中各用电器两端的电压之和等于电源两端的电压；串联电路电流处处相等，总电阻等于各分电阻之和，由欧姆定律推导得出总电压等于各部分电压之和。
@@答题： 电路图设计如下：测量小灯泡$L_1$电压的电路图： 电路连接方式：将电压表并联在小灯泡$L_1$的两端。 （在图中标出$L_1$及电压表$V$连接在其两端）。测量小灯泡$L_2$电压的电路图： 电路连接方式：将电压表并联在小灯泡$L_2$的两端。 （在图中标出$L_2$及电压表$V$连接在其两端）。 测量电源两端电压的电路图： 电路连接方式：将电压表并联在电源的两端。 （在图中标出电源及电压表$V$连接在其两端）。（实际作答时应用电学符号绘制上述三个电路图）。
@@答题卡：
(1) 实验中要测量和记录两节干电池的电压、两只小灯泡两端的总电压以及两只小灯泡两端的各自电压（或并联时各支路两端电压和总电压），需要测量三次。
(2) 两只小灯泡不要求规格相同；为了使结论更具有普遍性，避免偶然性，应选用不同规格的小灯泡进行实验。
(3) 可先选择电压表的大量程进行试触，若指针偏转角度较小，再换用小量程；或者根据电源电压（如两节干电池串联电压为3V）来选择0 - 3V的量程。
@@串联电路电压规律实验数据记录表 | 实验次数 | 电源电压 $ U_{总} $/V | 灯 $ L_1 $ 两端电压 $ U_1 $/V | 灯 $ L_2 $ 两端电压 $ U_2 $/V | $ U_1 + U_2 $/V | | :-------: | :---------------------------: | :------------------------------: | :------------------------------: | :---------------: | | 1 | | | | | | 2 | | | | | | 3 | | | | | 并联电路电压规律实验数据记录表 | 实验次数 | 电源电压 $ U_{总} $/V | 灯 $ L_1 $ 两端电压 $ U_1 $/V | 灯 $ L_2 $ 两端电压 $ U_2 $/V | | :-------: | :---------------------------: | :------------------------------: | :------------------------------: | | 1 | | | | | 2 | | | | | 3 | | | |
@@答：在串联电路中，总电压等于各用电器两端电压之和，即$U = U_1+U_2$；在并联电路中，各支路两端电压相等且等于电源电压，即$U = U_1=U_2$。与实验前猜想（需根据实际情况说明是否一致，此处假设实验前猜想与实验结论相符）一致。
