《2025年新课堂同步学习与探究九年级物理全一册人教版》

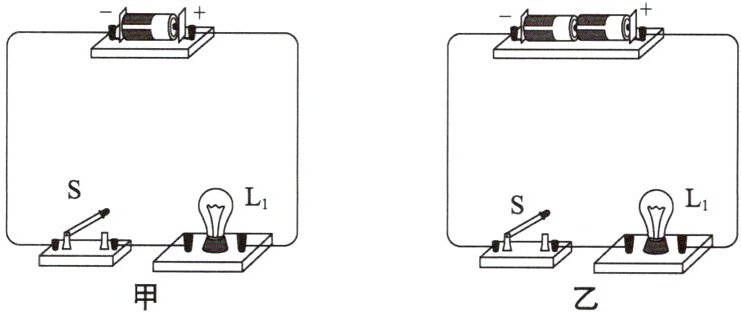

按照图甲、乙连接电路,用电压表测量出小灯泡两端的电压和电源两端的电压。
思考：在只有一只小灯泡的电路中,小灯泡两端的电压与电源两端的电压有什么关系？

答案： 答题：
1. 按照图甲连接电路，闭合开关S，用电压表测量小灯泡L₁两端的电压，记录为U₁。
2. 按照图乙连接电路，闭合开关S，用电压表测量电源两端的电压，记录为U。
3. 比较U₁和U的大小，发现U₁ = U。
4. 结论：在只有一只小灯泡的电路中，小灯泡两端的电压与电源两端的电压相等。

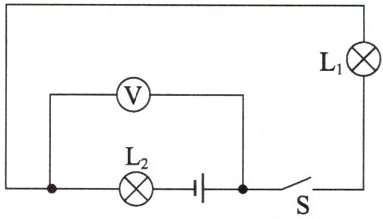

[典例1]在如图所示的电路中,当开关S闭合时,电压表测L₁两端的电压。

答案： L₁

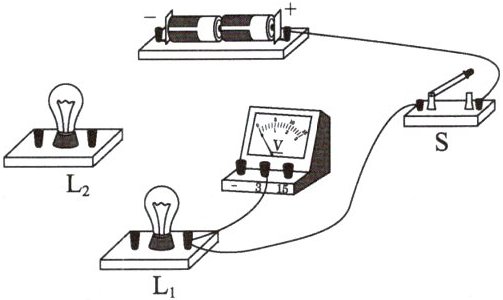

[典例2]请将图中的器材连接完整。要求：两灯串联,电压表只测$L_1$灯两端的电压。

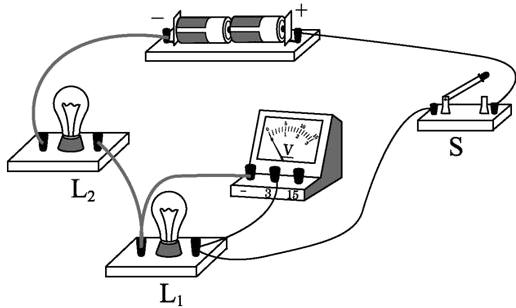

答案：
如图所示：
