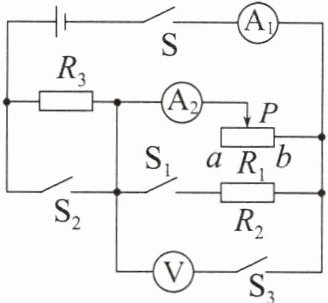

典例5 如图所示的电路中，电源电压恒为30V，定值电阻$R_{2}=40Ω$，$R_{3}=30Ω$，滑动变阻器$R_{1}$的规格为“80Ω 1A”，电流表$A_{1}$的测量范围为0~3A，电流表$A_{2}$的测量范围为0~0.6A，电压表的测量范围为0~15V。下列说法不正确的是（C）

A. 只闭合开关S，滑动变阻器$R_{1}$和电阻$R_{3}$串联，将滑片P从a端移至中点，电路中的电流变大
B. 只闭合开关S、$S_{3}$，调节滑片P的位置并保证电路安全，则滑动变阻器$R_{1}$两端电压的变化范围为12~15V
C. 只闭合开关S、$S_{1}$、$S_{2}$，调节滑片P的位置并保证电路安全，则滑动变阻器$R_{1}$接入电路的阻值范围为30~80Ω
D. 只闭合开关S、$S_{1}$、$S_{2}$，调节滑片P到a端，此时电流表$A_{1}$的示数为1.125A

答案： C

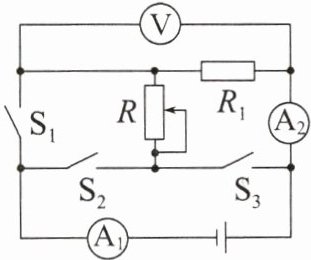

5. 如图所示的电路，电源电压一定，$R_{1}$为定值电阻，R为滑动变阻器，其铭牌上标有“2A ?Ω”的字样，其最大阻值已无法看清。电压表接入电路的测量范围为0~15V，电流表$A_{1}$接入电路的测量范围为0~3A，电流表$A_{2}$接入电路的测量范围为0~0.6A，保持各电表接入电路的测量范围不变。当只闭合开关$S_{1}$时，电压表的示数为12V，电流表$A_{2}$的示数为0.6A；当只闭合开关$S_{2}$时，将滑动变阻器R的滑片移到中点，电流表$A_{2}$的示数变为0.3A。定值电阻$R_{1}$的阻值为20Ω。只闭合开关$S_{2}$时，滑片移到阻值最大处时电压表的示数为4V。当闭合开关$S_{1}$、$S_{3}$，断开$S_{2}$时，在保障各电路元件安全的前提下，移动滑动变阻器的滑片，电流表$A_{1}$的示数范围为0.9~2.6A。

答案： 20 4 0.9~2.6

典例6 在如图所示的电路中，电源电压保持不变。开关S闭合后，滑片P在滑动变阻器$R_{2}$的某两点之间移动的过程中，电流表的示数变化范围是1~2A，电压表的示数变化范围是4~8V。定值电阻$R_{1}=$4Ω，电源电压$U=$12V。

答案： 4 12

6. （2024·长寿中学月考）如图所示的电路中，R为定值电阻。闭合开关S后，当滑片P在某两点之间移动时，电流表示数的变化范围是0.5~1.5A，电压表示数的变化范围是6~3V，则下列几种情况中说法正确的是（A）

A. 滑动变阻器连入电路的电阻变化范围是12~2Ω
B. 电源电压为8V
C. R的电阻为5Ω
D. 该实验中R两端的电压变化范围是2~5V

答案： A

7. 如图所示的电路中，电源电压保持不变，$R_{2}$、$R_{3}$是两个定值电阻。闭合开关S、滑动变阻器的滑片P向左移动。当电流表示数变化量的绝对值为ΔI时，电压表示数变化量的绝对值为ΔU；当电流表示数变化量的绝对值为$ΔI'$时，电压表示数变化量的绝对值为$ΔU'$。若$ΔI＜ΔI'$，则（A）

A. $\frac {ΔU}{ΔI}=\frac {ΔU'}{ΔI'}$
B. $\frac {ΔU}{ΔI}＞\frac {ΔU'}{ΔI'}$
C. $\frac {ΔU}{ΔI}＜\frac {ΔU'}{ΔI'}$
D. 以上三种情况都有可能

答案： A
