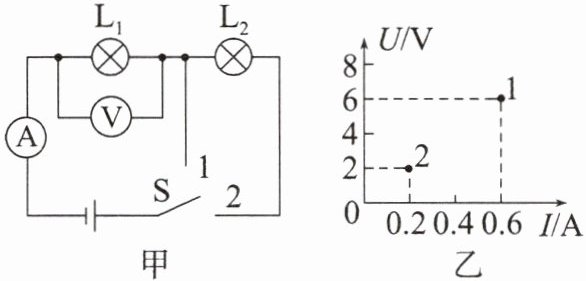

典例2 如图甲所示,当开关S由接点1掷到接点2时,电流表和电压表的示数变化如图乙所示,则电源电压为6V,当开关掷到接点1时,通过灯泡$L_{2}$的电流为0A;当开关掷到接点2时,通过灯泡$L_{2}$的电流为0.2A,灯泡$L_{2}$两端的电压为4V。

答案： 6　0　0.2　4

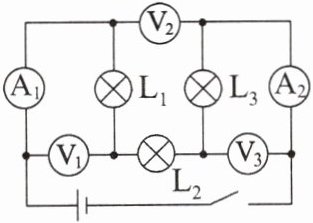

6.在如图所示的电路中,闭合开关后,电压表$V_{1}$、$V_{2}$、$V_{3}$的示数分别为$U_{1}$、$U_{2}$、$U_{3}$,电流表$A_{1}$、$A_{2}$的示数分别为$I_{1}$、$I_{2}$,则下列关系式中正确的是 (A)

A.$U_{3}=U_{1}+U_{2}$,$I_{1}=I_{2}$
B.$U_{1}=U_{2}=U_{3}$,$I_{1}=I_{2}$
C.$U_{1}=U_{2}=U_{3}$,$I_{1}\lt I_{2}$
D.$U_{1}=U_{2}+U_{3}$,$I_{1}\gt I_{2}$

答案： A

7.如图所示的电路中,闭合开关后,若电流表$A_{1}$的示数为0.2 A,则电流表$A_{2}$的示数为0.2A,通过灯泡$L_{2}$的电流为0.2A;若电源电压为12 V,电压表$V_{1}$的示数为3 V,电压表$V_{3}$的示数为5 V,则电压表$V_{2}$的示数为12V,灯泡$L_{2}$两端的电压为4V。

答案： 0.2　0.2　12　4

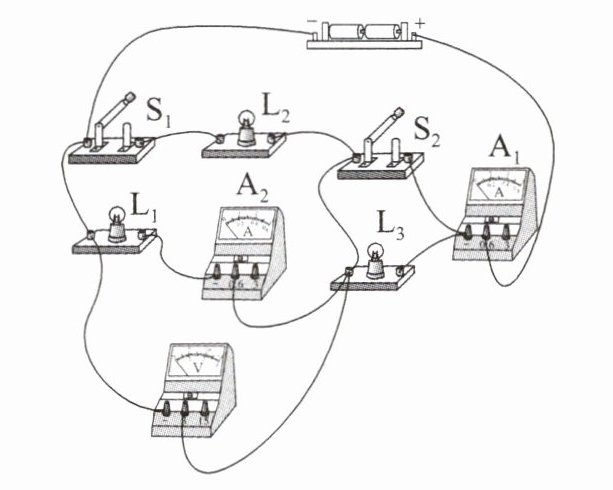

典例3 如图所示的电路中,电源电压恒为3 V,小灯泡$L_{1}$、$L_{2}$和$L_{3}$的规格相同,下列说法正确的是 (C)
A.当开关$S_{1}$、$S_{2}$均断开时,电流表$A_{1}$的示数大于电流表$A_{2}$的示数,电压表的示数为3 V
B.当开关$S_{1}$、$S_{2}$均断开时,若小灯泡$L_{3}$的灯丝烧断了,则电压表的示数变为3 V
C.先断开开关$S_{1}$、$S_{2}$,再闭合开关$S_{2}$,电压表的示数将变大
D.保持开关$S_{2}$闭合,开关$S_{1}$由断开到闭合时,电路中有两个电表的示数发生改变

答案： C

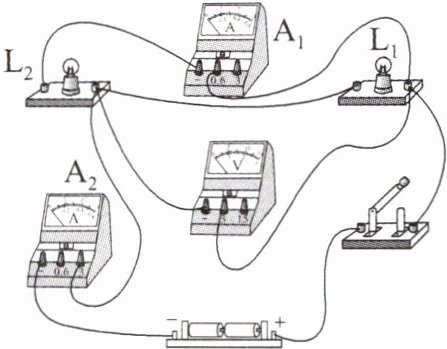

8.如图所示的电路中,电源电压为3 V,闭合开关后,灯$L_{1}$与$L_{2}$并联,若电流表$A_{1}$的示数为0.3 A,电流表$A_{2}$的示数为0.9 A,则通过灯$L_{1}$的电流为0.6A,灯$L_{1}$两端的电压为3V。一段时间后灯$L_{1}$的灯丝断了,则电流表$A_{1}$的示数不变(选填“变大”“不变”或“变小”)。

答案： 并　0.6　3　不变
