《2025年一本九年级物理全一册人教版重庆专版》

1. 如图所示的电路中,闭合开关S后,下列说法正确的是 (A)

A.灯L₁、L₂串联
B.灯L₁、L₂并联
C.若把灯L₁取下,灯L₂仍能正常发光
D.若灯L₁的灯丝烧断,灯L₂仍能正常发光

答案： A

变式(一本原创)关于上题,判断下列说法的对错,正确的画“√”,错误的画“×”。
(1)灯L₁离电池近,开关闭合后,灯L₁将会先亮。 (×)
(2)电流从电源正极流出,将先经过灯L₂,开关闭合后,灯L₂将会先亮。 (×)
(3)交换开关S和灯L₂的位置,开关对电路的控制效果不改变。 (√)

答案： 【变式】
(1)×
(2)×
(3)√

2. 关于串联和并联电路,下列说法正确的是 (B)
A.控制灯泡的开关和灯泡是并联的
B.教室里照明用的日光灯是并联的
C.人行道两旁的路灯是串联的
D.电吹风的电热丝与电动机是串联的

答案： B

变式(生活物理)如图所示,重庆各地铁或商场入口随处可见各式各样的共享充电宝,多个充电宝在一个充电箱上充电时,各充电宝之间的连接方式是并联。根据你对交通指示灯的了解,红、黄、绿灯之间的连接方式是并联。(均选填“串”或“并”)

答案： 【变式】并 并

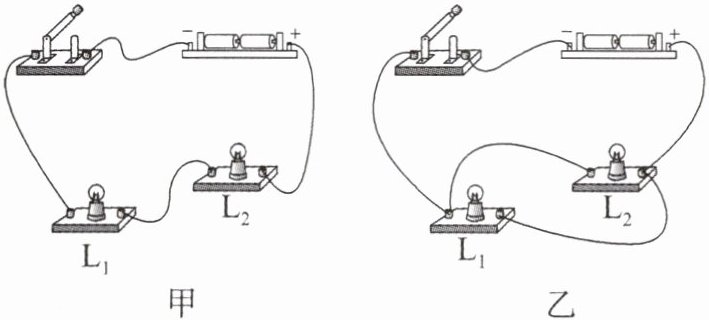

3. 如图所示,将两只灯泡分别接在甲、乙两个电路中,以下说法正确的是 (D)

A.在甲电路中,开关闭合后,用导线直接连接灯泡L₁的两个接线柱,灯泡L₁、L₂不发光
B.在甲电路中,开关闭合后,两灯泡都发光时,取下灯泡L₁,灯泡L₂不会熄灭
C.在乙电路中,开关闭合后,用导线直接连接灯泡L₁的两个接线柱,灯泡L₁不发光,灯泡L₂发光
D.在乙电路中,开关闭合后,两灯泡都发光时,取下灯泡L₁,灯泡L₂不会熄灭

答案： D

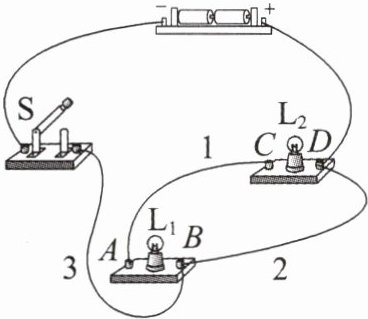

变式(2025·渝高中学月考)如图所示的电路中,L₁和L₂是两个完全相同的小灯泡,下列说法中正确的是 (D)

A.闭合开关S,小灯泡L₁和L₂都能发光
B.闭合开关S,只有小灯泡L₁发光
C.要使小灯泡L₁、L₂串联,可去掉AC之间的导线1
D.要使小灯泡L₁和L₂并联,可将导线3与接线柱B连接的一端改接到接线柱A上

答案： 【变式】D
