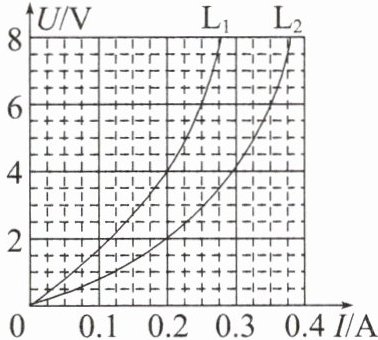

典例1 小灯泡$L_{1}$和$L_{2}$上都标有“6V”的字样，考虑温度对灯丝电阻的影响，加在小灯泡两端的电压与电流的关系图像如图所示。若把小灯泡$L_{1}$和$L_{2}$接在电源电压为6V的电路中工作，则下列说法不正确的是（D）

A.两灯串联时小灯泡$L_{1}$的电阻是20Ω
B.两灯串联时小灯泡$L_{2}$的实际功率是0.4W
C.两灯并联时电路的总功率是3.6W
D.两灯串联时电路的总功率是0.6W

答案： D

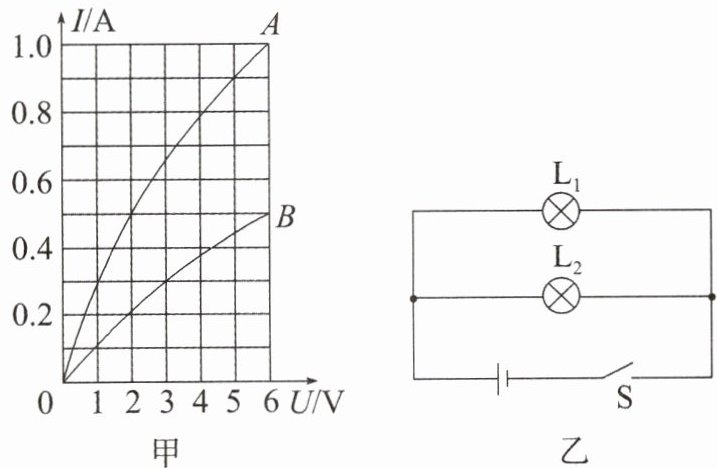

1. 小明利用规格分别为“6V 6W”的灯泡$L_{1}$和“6V 3W”的灯泡$L_{2}$进行实验。如图甲所示，曲线A和B分别为灯泡$L_{1}$和$L_{2}$的I-U图像。现将两灯泡接入如图乙所示的电路中，若灯泡均正常发光，则电路消耗的总功率为9W。若将灯泡$L_{1}$和$L_{2}$串联接入电路中，要使其中一只灯泡正常发光，则电路的电源电压为8V。

答案： 9 8

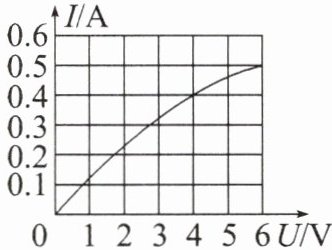

典例2 规格为“6V 3W”的小灯泡，通过它的电流与它两端的电压的关系如图所示。若把小灯泡与一只15Ω的定值电阻串联接在电压为10V的电路中，则整个电路消耗的功率为（C）

A.2W
B.3W
C.4W
D.5W

答案： C

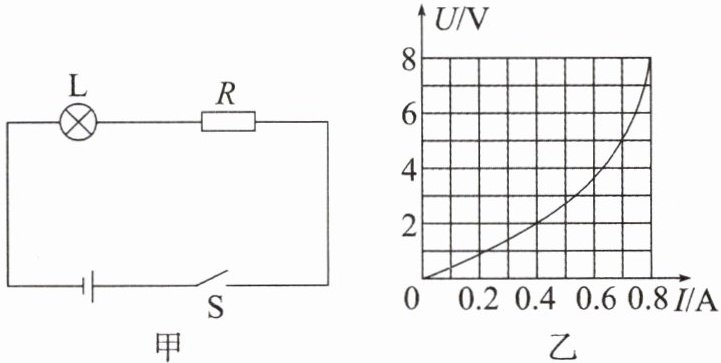

2. 如图甲所示，将灯泡L和阻值为10Ω的电阻R接在6V的电源上，图乙是灯泡L的U-I图像，结合图中信息可知（C）

A.灯泡L的电阻随着电流的增大而减小
B.灯泡L的实际阻值为10Ω
C.灯泡L的实际功率为0.8W
D.电阻R的实际功率为6.4W

答案： C

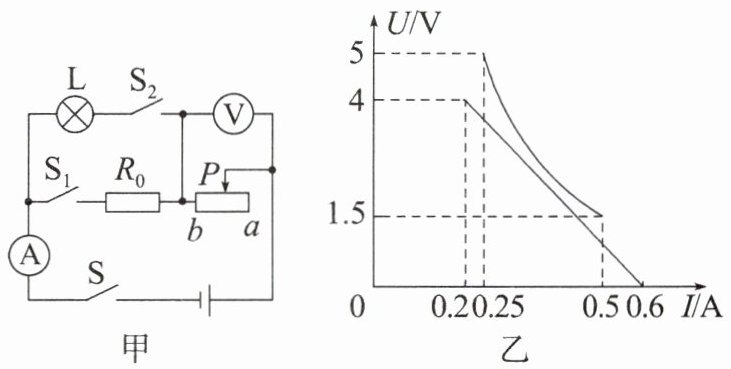

典例3 如图甲所示，电源电压恒定，电流表的测量范围为0~0.6A，电压表的测量范围为0~15V，小灯泡铭牌上的参数模糊不清。第一次，只闭合开关S、$S_{1}$，滑片P从a端移到b端；第二次，只闭合开关S、$S_{2}$，在保证电路中所有元件都安全且小灯泡两端的电压不超过其额定电压的前提下，在最大范围内移动滑片P。图乙是这两次实验过程中绘制的电压表与电流表示数的关系图像。下列判断正确的是（D）

A.定值电阻$R_{0}$的阻值为20Ω
B.小灯泡的额定电压为5V
C.当只闭合开关S、$S_{2}$时，电路的最大总功率为2.25W
D.当只闭合开关S、$S_{2}$时，为保证电路安全，滑动变阻器的阻值调节范围为3~20Ω
变式 如果将上题图乙中横坐标上的电流值0.25A擦除，将会______不影响（选填“影响”或“不影响”）试题的解答。

答案： D
@@不影响
