《2025年一本九年级物理全一册人教版重庆专版》

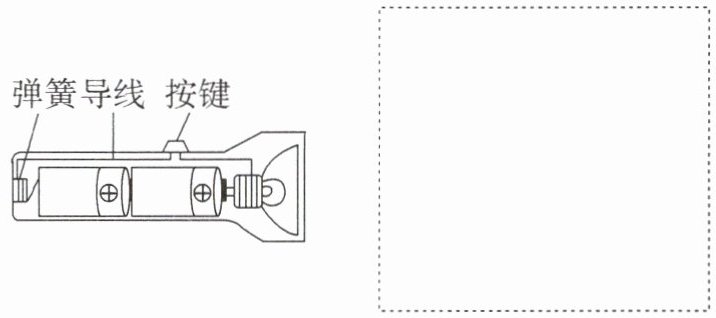

1. 请根据手电筒的实物图,在虚线框内画出对应的电路图。

答案：
如图所示。
　

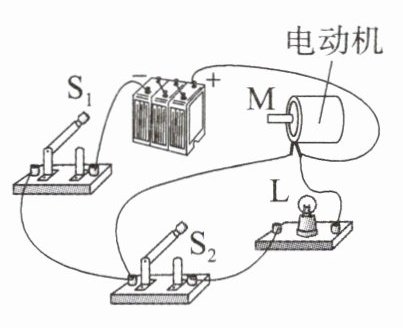

2. 根据如图所示的实物连线图,在右边虚线框内画出对应的电路图。

答案：
如图所示。
　

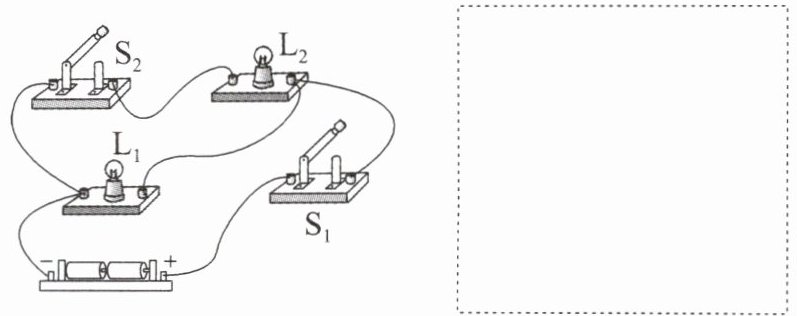

3. (2024·育才中学期末)根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
如图所示。
　

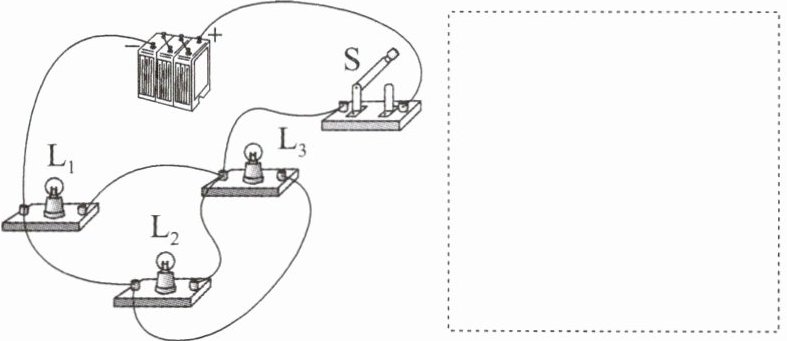

4. 根据如图所示的实物连线图,在右边虚线框内画出对应的电路图。

答案：
如图所示。
　

5. 根据如图所示的实物连线图,在右边虚线框内画出对应的电路图。

答案：
如图所示。
　

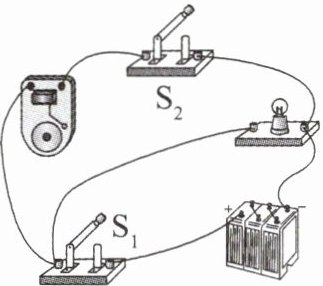

6. (2025·重庆一中月考)请根据如图所示的实物图,在虚线框内画出对应的电路图。

答案：
如图所示。
　

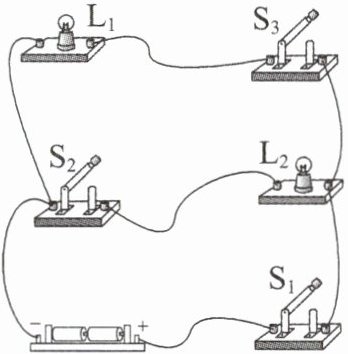

7. 根据如图所示的实物连线图,在虚线框内画出对应的电路图。

答案：
如图所示。
