典例1 如图所示的电路,开关S闭合后,滑动变阻器的滑片P向右滑动的过程中,关于电流表、电压表的示数以及灯泡亮度的变化,下列说法正确的是 (C)

A.电流表的示数变大,电压表的示数变小,灯泡变暗
B.电流表的示数变小,电压表的示数变大,灯泡变亮
C.电流表、电压表的示数都变小,灯泡变暗
D.电流表、电压表的示数都变大,灯泡变亮

答案： C

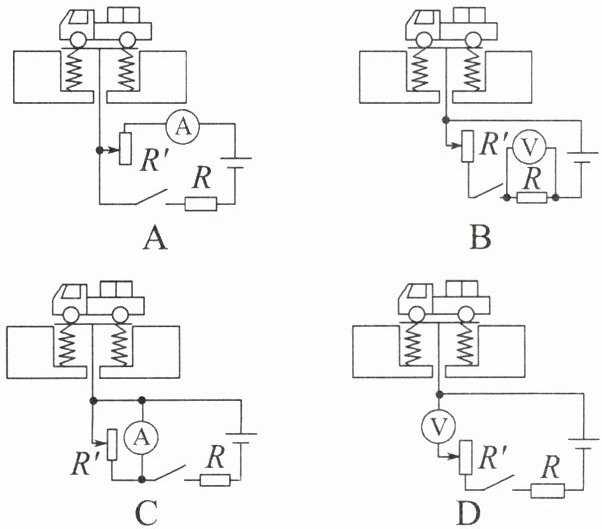

1. 地磅工作时,重物越重,电表的示数就越大。下列四幅电路图中,$R'$是滑动变阻器,R是定值电阻,其中符合地磅工作原理的是 (B)

答案： B

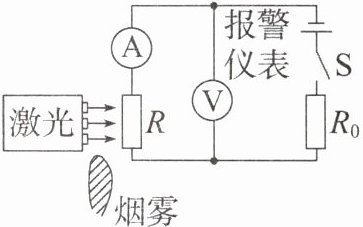

典例2 (2025·重庆八中月考)为创建无烟校园,八中物理社团设计了一种简易烟雾报警控制器,如图所示。电路中$R_{0}$为定值电阻,R为光敏电阻,其阻值随光照强度的增大而减小。当烟雾浓度增大到一定程度,电压表的指针偏转到某区域时会触发报警系统。下列说法正确的是 (C)

A.当烟雾增大时,电压表示数变小,电流表示数变大
B.当电路中电流增大到一定值时,会触发报警系统
C.增大电源电压,可以使控制器在烟雾较淡时就触发报警
D.减小$R_{0}$的阻值,可以使控制器在烟雾较浓时才触发报警

答案： C

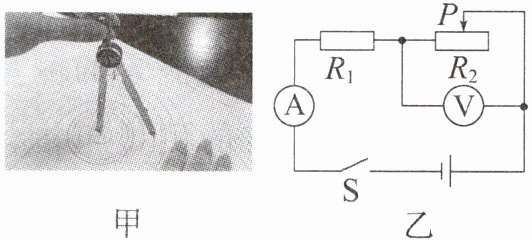

2. (2024·江津区期末)某智能化数显式圆规如图甲所示,它可以直接显示出所画圆的半径大小r。其内部等效电路如图乙所示,$R_{2}$为可调节阻值的滑动变阻器,当r增大时,滑片P向右移动,数显表盘示数变大。下列说法中正确的是 (D)

A.半径r变大时,电流表示数变大
B.半径r变小时,电压表示数变大
C.圆规的数显表盘对应图乙中的电流表示数
D.半径r变大时,电压表示数与电流表示数的比值增大

答案： D
