《2025年一本九年级物理全一册人教版重庆专版》

4. (2025·渝北中学月考)右图是电冰箱的简化电路图。图中M是电冰箱压缩机内的电动机,L是电冰箱内的照明灯,下列判断正确的是 (B)

A.开关S₁闭合、S₂断开时,电冰箱内的照明灯与电动机并联
B.电冰箱内温度降低到设定温度时,开关S₁自动断开,电动机停止工作
C.关上冰箱门时,开关S₁自动断开,使得照明灯熄灭
D.开关S₁、S₂都闭合时,照明灯与电动机串联

答案： B

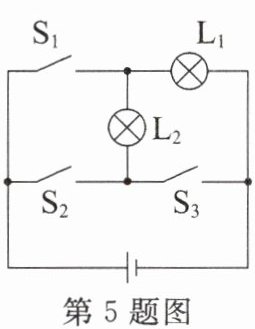

5. (2025·南开中学月考)关于如图所示的电路,下列判断正确的是 (C)

A.闭合开关S₂和S₃,灯L₁和L₂串联
B.闭合开关S₁和S₃,只有灯L₁发光
C.闭合开关S₁和S₃,灯L₁和L₂并联
D.闭合开关S₁和S₂,只有灯L₂发光

答案： C

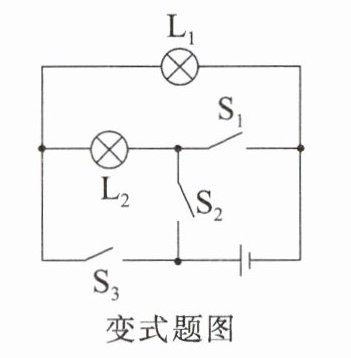

变式 如图所示的电路中,要使灯L₁、L₂串联,应只闭合开关S₂;要使灯L₁、L₂并联,应闭合开关S₁、S₃,断开S₂;同时闭合开关S₁和S₂,会发生电源短路。

答案： 【变式】$S_{2}$ $S_{1}$、$S_{3}$ $S_{2}$ 电源短路

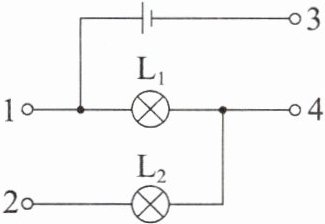

6. (2024·南开中学阶段练习)如图所示的电路中,电源电压不变,下列说法正确的是 (B)

A.分别将1、2和3、4连接,只有灯L₁发光
B.分别将1、4和2、3连接,只有灯L₂发光
C.只将2、3、4连接,则灯L₁和L₂并联
D.只将2、3、4连接,只有灯L₂发光

答案： B

7. 如图所示,汽车转向前,驾驶员会拨动转向杆,使得汽车同侧的前后两个转向灯同时闪烁,其中一个灯损坏,另一个仍能正常工作。转向杆的作用相当于电路元件中的开关,前后两个转向灯的电路连接方式是并联。

答案： 开关 并联

8. 如图所示的电路中,若要使灯L₁、L₂串联,应只闭合开关$S_{2}$;若要使灯L₁、L₂并联,应只闭合开关$S_{1}$、$S_{3}$。同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$,容易损坏电路。

答案： $S_{2}$ $S_{1}$、$S_{3}$ $S_{1}$、$S_{2}$、$S_{3}$
