《2025年一本九年级物理全一册人教版重庆专版》

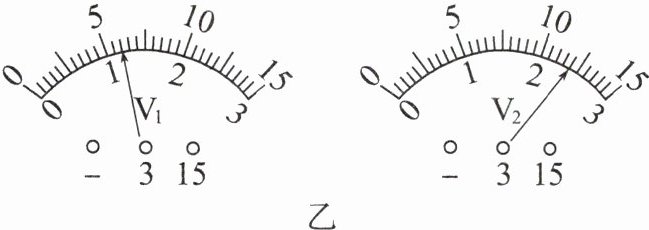

7. (2024·重庆七中期中)如图甲所示的电路中，闭合开关S后，电压表V₁、V₂的指针偏转情况如图乙所示，则小灯泡L₁、L₂两端电压U₁、U₂分别为（C）


A. U₁ = 1.2V，U₂ = 2.4V
B. U₁ = 6V，U₂ = 2.4V
C. U₁ = 2.4V，U₂ = 3.6V
D. U₁ = 12V，U₂ = 6V

答案： C

8. 在如图所示的电路中，开关S闭合后，下列说法正确的是（B）

A. 电路中甲、乙电表可以同时是电流表
B. 如果甲、乙、丙是电压表，当开关S₁闭合后，电压表的示数U丙 ＞ U乙
C. 如果电路是并联电路，则乙电表的示数小于丙电表的示数
D. 如果甲是电压表，乙、丙是电流表，开关S₁断开时形成串联电路

答案： B

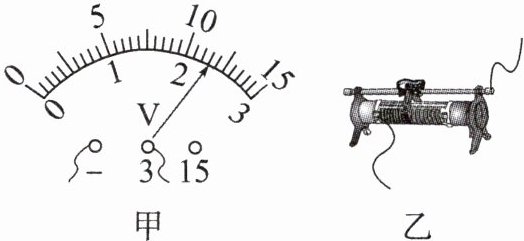

9. (2023·广东中考)如图甲所示，电压表的读数为2.3V；滑动变阻器以如图乙所示的方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻变小(选填“变大”“变小”或“不变”)。

答案： 2.3 变小

10. (2024·朝阳中学期中)如图所示的电路中，电源电压为3V。开关闭合时，两灯正常发光。若只有灯L₁短路，则电压表示数为0V；若只断开开关，则电压表的示数为0V。

答案： 0 0

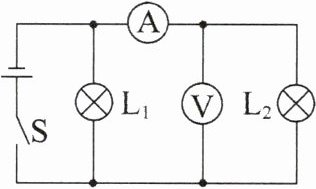

11. (2024·山东东营中考)如图所示，电源电压不变，闭合开关S，灯泡L₁、L₂都发光，一段时间后，其中一个灯泡突然熄灭，而电压表示数不变，电流表示数几乎为零，由此判断发生故障的原因可能是______L₂ 断路。

答案： $L_{2}$ 断路

12. (2025·长寿区月考)小明用身边的器材自制的简易调光灯如图所示。闭合开关，移动回形针，小明发现灯泡亮度变化不明显，他应该调换更______细______(选填“粗”或“细”)的铅笔芯来做实验。更换后，小明移动回形针，直至刚好看不见灯泡发光，然后划一根火柴，加热铅笔芯，发现灯泡逐渐亮起来，这一现象说明，温度越高，铅笔芯的电阻越______小______。

答案： 细 小
