《2025年一本九年级物理全一册人教版重庆专版》

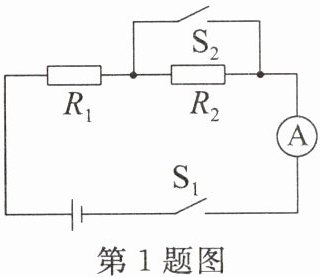

1. 如图所示,电源电压保持不变,当开关$S_{1}$闭合、$S_{2}$断开时,电流表的示数为0.4 A;当开关$S_{1}$、$S_{2}$都闭合时,电流表的示数为1.6 A,则电阻$R_{1}$与$R_{2}$的比值为 (C)

A.$1:2$
B.$2:1$
C.$1:3$
D.$3:1$

答案： C

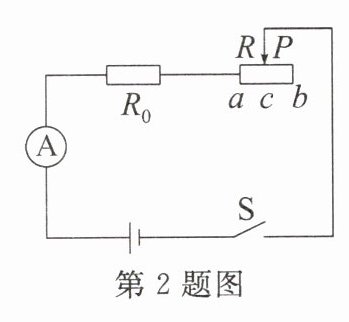

2. 如图所示,电源电压保持不变,$R_{0}=10\Omega $。闭合开关S,当滑动变阻器的滑片P在中点c时,电流表的示数为0.3 A,移动滑片P至b端时,电流表的示数为0.2 A,则电源电压$U=$6V,滑动变阻器的最大阻值$R=$20Ω。

答案： 6 20

变式 如图所示,一定值电阻R0​与最大阻值为40Ω的滑动变阻器串联在电路中,闭合开关S,当滑动变阻器的滑片P滑到最左端时,电流表的示数为0.3 A;当滑动变阻器的滑片P滑到最右端时,电流表的示数为0.1 A,则定值电阻R0​=

20

Ω,电源电压U=

6

V。

答案： 【变式】20 6

3. 如图所示的电路中,电源电压不变,电阻$R_{1}$和定值电阻$R_{0}$并联,电流表的示数为0.50 A,用阻值为30Ω的电阻$R_{2}$替换$R_{1}$,电流表的示数变为0.30 A。若定值电阻$R_{1}$两端加4.5 V的电压时,通过它的电流为0.45 A。电阻$R_{1}$为10Ω,电源电压为3V。

答案： 10 3

4. 如图所示的电路中,电源电压不变,滑动变阻器的滑片P从中点移到b端时,电压表前后示数之比是$8:5$。已知滑动变阻器的阻值$R_{ab}=60Ω$,忽略灯L的电阻随温度的变化,则灯L的电阻为20Ω。

答案： 20

变式 如图所示的电路中,电源电压保持不变,闭合开关S,当滑片P位于最右端时,电流表的示数为$I_{1}$;当滑片P位于中点时,电流表的示数为$I_{2}$,电压表的示数为7.2 V。若$I_{1}:I_{2}=5:8$,则电源电压为12V。

答案： 【变式】12

5. 如图所示的电路中,电源电压保持不变,电阻$R_{2}$为20Ω。闭合开关,当滑动变阻器$R_{3}$的滑片在b端时,电压表的示数为3 V;当滑片移到中点时,电流表的示数为0.45 A;当滑片移到a端时,电压表的示数为9 V。电阻$R_{1}$为10Ω,滑动变阻器$R_{3}$的最大阻值为60Ω,电源电压U为27V。

答案： 10 60 27
