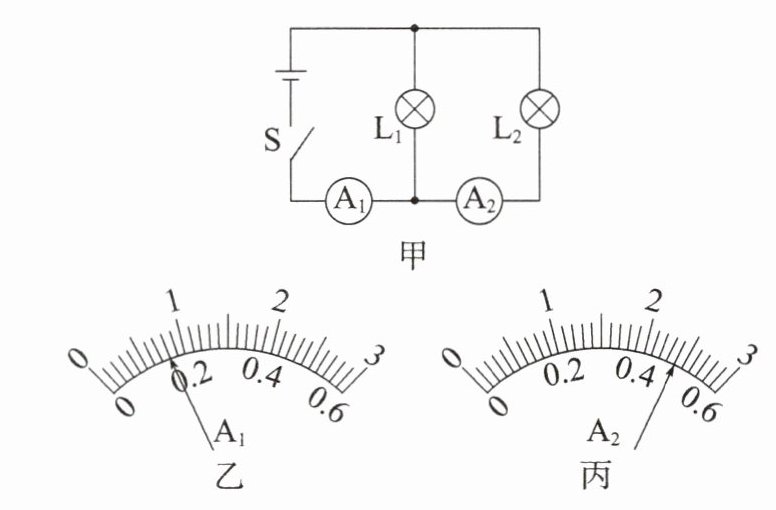

16. （2024·重庆八中阶段练习）如图甲所示，当开关S闭合时，电流表A₁、A₂的示数分别如图乙、丙所示。

（1）电流表A₁的示数是多少？0.8A
（2）通过灯泡L₁的电流是多少？0.32A

答案： 16. 解：
(1)由题图可知两灯泡并联，电流表 $ A_1 $、$ A_2 $ 分别测量干路电流和通过灯泡 $ L_2 $ 的电流，电流表 $ A_1 $ 指针偏转角度比 $ A_2 $ 小，则说明电流表 $ A_1 $、$ A_2 $ 测量范围分别选择 $ 0 \sim 3A $、$ 0 \sim 0.6A $，分度值分别为 $ 0.1A $、$ 0.02A $，示数分别为 $ 0.8A $、$ 0.48A $。
(2)通过灯泡 $ L_1 $ 的电流 $ I_1 = I - I_2 = 0.8A - 0.48A = 0.32A $

17. 认真观察如图甲所示的电路，分析并解答下面的问题。
（1）当只闭合开关S₂时，若电流表A₁的示数为0.5 A，则通过灯L₁的电流是0 A？
（2）当只闭合开关S₁、S₂时，电流表A₁的示数如图乙所示，则通过灯L₁、L₂的电流分别是0.8 A、0.5 A？

答案： 17. 解：
(1)只闭合开关 $ S_2 $ 时，电路为只含有灯 $ L_2 $ 的简单电路，灯 $ L_1 $ 中无电流通过，故通过灯 $ L_1 $ 的电流为 0
(2)当只闭合开关 $ S_1 $、$ S_2 $ 时，两灯并联，电流表 $ A_1 $ 测干路电流，电流表 $ A_2 $ 测灯 $ L_2 $ 所在支路的电流，由题图乙可知，电流表 $ A_1 $ 的测量范围为 $ 0 \sim 3A $，其示数为 $ 1.3A $。
由
(1)可知，通过灯 $ L_2 $ 的电流为 $ 0.5A $，则通过灯 $ L_1 $ 的电流 $ I_1 = I - I_2 = 1.3A - 0.5A = 0.8A $
