《2025年一本九年级物理全一册人教版重庆专版》

1. 如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出$U_{ab}=3V$，$U_{bc}=3V$，$U_{ac}=6V$，在表格中记录数据后，下一步应该做的是（D）

A. 整理器材，分析数据，得出结论
B. 对换灯泡$L_{1}$和$L_{2}$的位置，再测一组电压值
C. 先将电源的正、负极对调，再测一组电压值
D. 换用不同规格的灯泡，再测几组电压值

答案： D

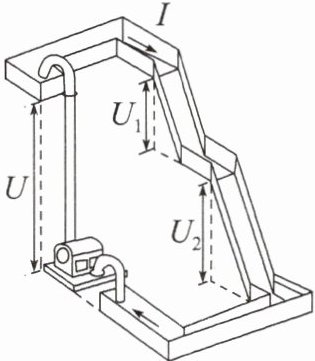

2. （国际视野）（日本物理教科书插图改编）右图是日本中学物理教科书中的一幅插图，根据你的推测，这幅插图最有可能是为了帮助学生理解下列哪个物理规律而设计的（D）

A. 串联电路中电流大小处处相等
B. 并联电路中各并联支路两端的电压相等
C. 并联电路中干路电流等于各支路电流之和
D. 串联电路两端的电压等于各部分电路两端电压之和

答案： D

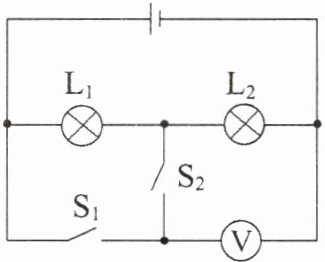

3. （2025·西大附中期中）如图所示，只闭合开关$S_{1}$时电压表示数为$U_{1}$，只闭合开关$S_{2}$时电压表示数为$U_{2}$，若开关$S_{1}$、$S_{2}$同时闭合，电压表的示数为$U_{3}$，关于电压值的大小关系正确的是（D）

A. $U_{1}=U_{3}＜u_{2}$
B. $U_{2}=U_{3}＜U_{1}$
C. $U_{1}=U_{2}＞U_{3}$
D. $U_{1}=U_{3}＞U_{2}$
变式 在第3题的电路图中，电源电压保持不变，当开关$S_{2}$闭合、$S_{1}$断开时，电压表的示数是3V，当开关$S_{2}$断开、$S_{1}$闭合时，电压表的示数是5V，当开关$S_{1}$、$S_{2}$都断开时，灯$L_{1}$和$L_{2}$两端的电压分别是2V、3V。

答案： D
@@2V 3V

4. 某同学用电压表测得两个小灯泡两端的电压相等，则这两个小灯泡的连接方式是（D）
A. 一定串联
B. 一定并联
C. 不可能串联
D. 串联和并联都有可能

答案： D

变式 把两个小灯泡接到同一电源上时，用电压表测得一个小灯泡两端的电压是6V，另一个小灯泡两端的电压是2V，下列说法正确的是（A）
A. 两个小灯泡一定是串联
B. 两个小灯泡一定是并联
C. 两个小灯泡可能是串联
D. 两个小灯泡可能是并联

答案： A

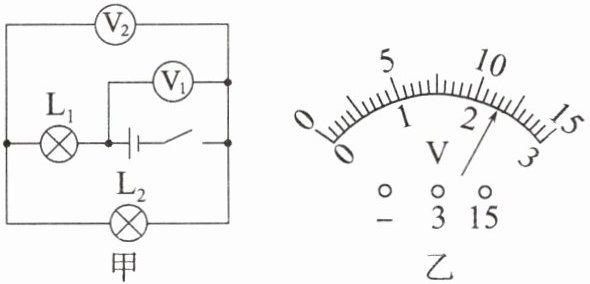

5. （2025·重庆一中月考改编）如图甲所示的电路中，开关闭合后，两个电压表指针偏转均如图乙所示，则灯泡$L_{1}$和$L_{2}$两端的电压分别为（D）

A. 2.3V 9.2V
B. 11.5V 2.3V
C. 2.3V 11.5V
D. 9.2V 2.3V

答案： D
