《2025年一本九年级物理全一册人教版重庆专版》

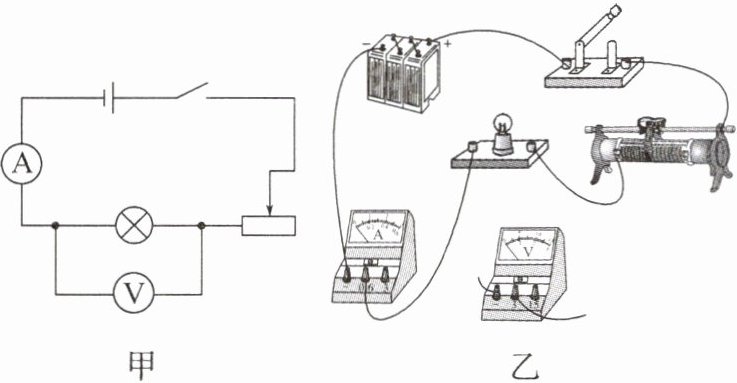

2.小明和小亮同学做“测量小灯泡正常发光时的电阻”的实验。被测小灯泡正常发光时的电压为3.8V,电阻约为10Ω。实验器材有电源(电压为6V),电压表一个(测量范围0~3V,0~15V),电流表一个(测量范围0~0.6A,0~3A),开关一个,导线若干,滑动变阻器三个:$R_{1}$(5Ω 0.5A)、$R_{2}$(20Ω 0.5A)、$R_{3}$(500Ω 1A)。他们设计的电路如图甲所示。

(1)电压表应选大(选填“大”或“小”)测量范围,滑动变阻器应选用$R_{2}$(选填“$R_{1}$”“$R_{2}$”或“$R_{3}$”)。
(2)如图乙所示,连接电路时发现电压表0~15V的测量范围已损坏,0~3V的测量范围完好。小明灵机一动想到一种方案进行实验,他的操作是将电压表0~3V的测量范围并联在滑动变阻器两端,调节滑动变阻器,使电压表的示数为2.2V。
(3)*此时认为小灯泡正常发光,读出电流表的示数,计算出小灯泡的电阻。由于电流表有一定的电阻,在电路中也会分得少许电压,则测量的电阻会比小灯泡此时发光状态下的实际电阻偏大。

答案：
(1)大 $ R_{2} $
(2)将电压表 $ 0 \sim 3 \, \text{V} $ 的测量范围并联在滑动变阻器两端 2.2
(3)大

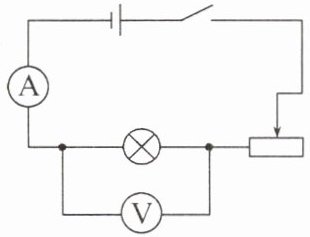

3.(科学推理)(2023·重庆八中期末)小黎和小安同学利用如图所示的电路测出了一个小灯泡的几组电流与电压的数据,见表格,由此可知,当电压为1V时,这个小灯泡的阻值可能为(C)

|实验次序|1|2|3|
|----|----|----|----|
|电压/V|1.5|2.0|2.5|
|电流/A|0.20|0.25|0.28|
A.5Ω
B.6Ω
C.7Ω
D.7.5Ω

答案： C
