《2025年一本九年级物理全一册人教版重庆专版》

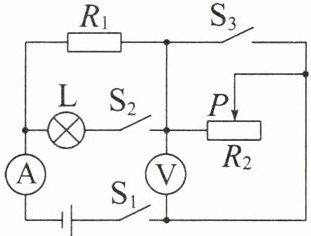

6. 如图所示,电源电压保持不变,下列说法正确的是 (C)
A.开关都闭合,然后断开开关$S_{2}$、$S_{3}$,电压表的示数和电流表的示数均变小
B.开关都闭合,滑片P向左移动,电压表的示数不变,电流表的示数变大
C.只闭合开关$S_{1}$,滑片P向右移动,电压表示数和电流表示数的比值变大
D.只闭合开关$S_{1}$,滑片P向左移动,电压表示数和电流表示数的乘积一直变大

答案： C

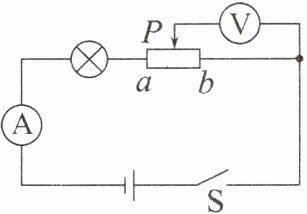

典例5 如图所示的电路中,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向右移动的过程中,下列说法正确的是(假定灯泡的电阻不变) (A)

A.电流表的示数不变
B.电压表的示数变大
C.电压表的示数和电流表的示数的比值变大
D.电压表和电流表的示数都变小

答案： A

7. 小虹设计了一种“身高测量仪”,如图所示,身高数据可通过电压表的示数来反映。测量时,身高越高 (B)
A.电压表的示数越小
B.电压表的示数越大
C.电路中的电流越大
D.电路中的电流越小

答案： B

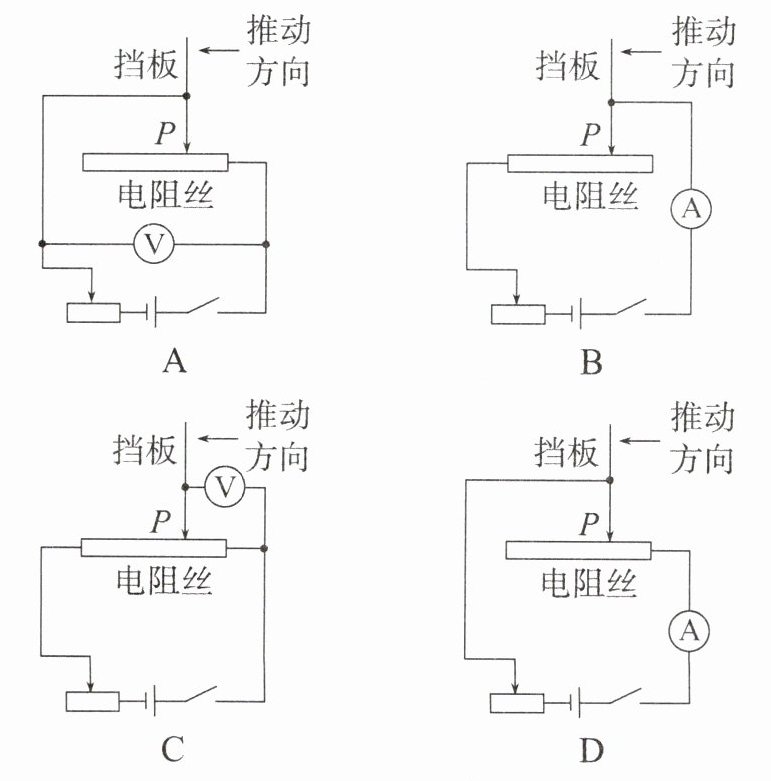

8. (2024·巴蜀中学期中改编)如图所示,坐位体前屈是常见的体育项目。学校物理兴趣小组的同学对坐位体前屈装置进行了改进,通过电表示数变化知道成绩情况。当连续推动挡板,使挡板移动相同距离时,电表刻度变化也相同的电路是 (C)

答案： C
