《2025年一本九年级物理全一册人教版重庆专版》

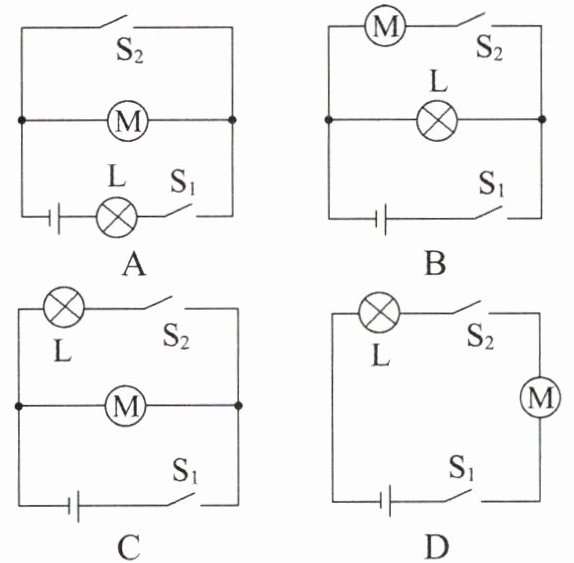

典例1 (2025·巴蜀中学开学考试)骑行时不戴头盔存在安全隐患，于是小明同学设计了以下方案：骑行前，扫码成功后开关$S_{1}$闭合，指示灯L亮，但电动机不工作；从车筐取出头盔并戴上后，头盔内遥控设备开关$S_{2}$闭合，电动机才通电工作；若只戴头盔不扫码则无法骑行。下列电路符合以上设计要求的是 (B)

答案： B

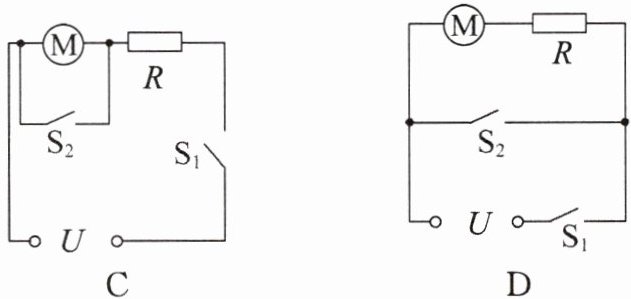

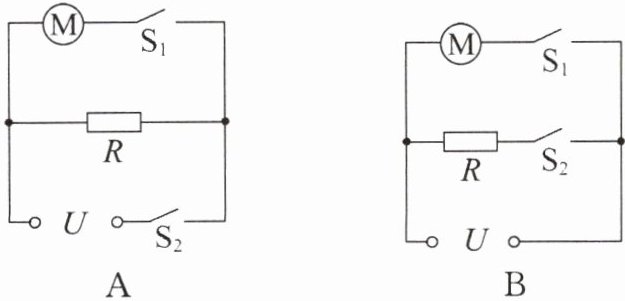

1. (2025·綦江区期中)某型号家用全自动豆浆机，可以简化为电动机M和加热管R两部分。使用时，有时需要各自独立工作，有时需要同时工作，符合上述要求的电路图是 (B)

答案： B

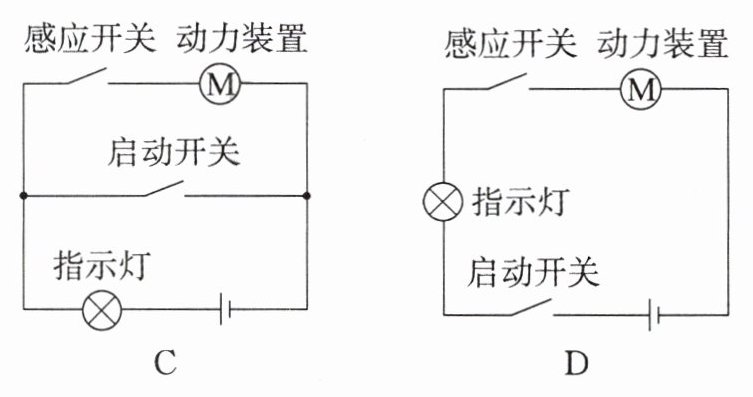

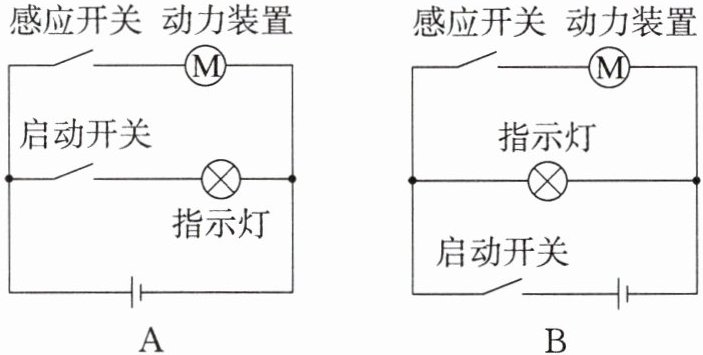

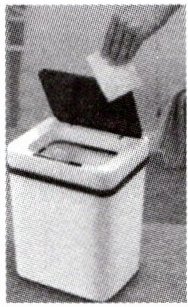

2. (2024·重庆八中阶段练习)某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时将手伸到感应区上方一定距离，感应开关自动闭合，动力装置工作使垃圾桶盖缓缓打开；手离开后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是 (B)

答案： B

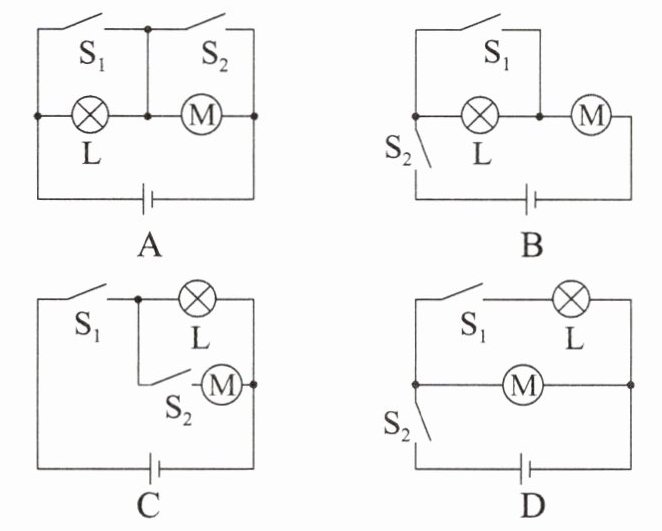

3. (2025·长寿区期中)有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。密码识别成功时仅开关$S_{1}$闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后开关$S_{2}$才会闭合，电动机M工作，开锁成功。下列电路设计符合要求的是 (C)

答案： C
