《2025年一本九年级物理全一册人教版重庆专版》

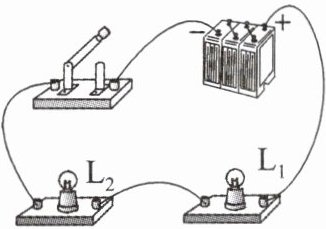

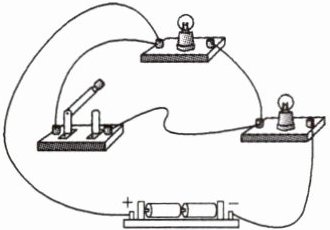

变式 第5题所示的四个电路图中,能正确反映下面实物电路连接关系的是 (B)

答案： B

6. (2025·渝中区期中)小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是 (A)
A.开关处出现短路
B.小灯泡灯丝断了
C.小灯泡接触不良
D.电池电能耗尽

答案： A

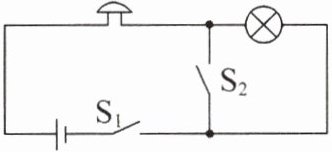

7. (2025·忠县月考)一种声光报警器的电路如图所示,当开关$S_{1}$和$S_{2}$都闭合时,会出现的现象是 (A)

A.灯不亮,电铃响
B.灯不亮,电铃不响
C.灯亮,电铃响
D.灯亮,电铃不响

答案： A

变式 如图所示,电路元件及导线连接均完好,闭合开关$S_{1}$、$S_{2}$,则 (C)

A.灯$L_{1}$不能发光,灯$L_{2}$能发光
B.灯$L_{1}$与$L_{2}$都能发光
C.灯$L_{1}$能发光,灯$L_{2}$不能发光
D.灯$L_{1}$与$L_{2}$都不能发光

答案： C

8. (2025·求精中学月考)如图所示的电路中,当开关$S_{1}$、$S_{2}$均闭合后,则 (A)

A.灯$L_{1}$、$L_{2}$都不能发光
B.灯$L_{1}$、$L_{2}$都能发光
C.灯$L_{1}$能发光,灯$L_{2}$不能发光
D.灯$L_{1}$不能发光,灯$L_{2}$能发光

答案： A

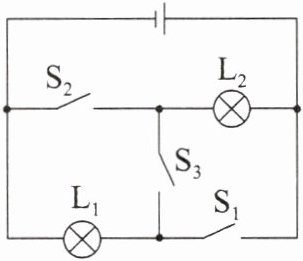

9. 根据如图所示的电路,回答下列问题。


(1)只闭合开关$S_{1}$时,灯$L_{1}$工作,灯$L_{2}$不工作。
(2)只闭合开关$S_{2}$时,灯$L_{2}$工作,灯$L_{1}$不工作。
(3)只闭合开关$S_{3}$时,灯$L_{1}$、$L_{2}$工作。
(4)闭合开关$S_{1}$、$S_{2}$时,灯$L_{1}$、$L_{2}$工作。
(5)闭合开关$S_{1}$、$S_{3}$时,灯$L_{2}$被短接。
(6)闭合开关$S_{2}$、$S_{3}$时,灯$L_{1}$被短接。
(7)同时闭合开关$S_{1}$、$S_{2}$、$S_{3}$会造成电源短路。

答案：
(1)$L_{1}$ $L_{2}$
(2)$L_{2}$ $L_{1}$
(3)$L_{1}$、$L_{2}$
(4)$L_{1}$、$L_{2}$
(5)$L_{2}$
(6)$L_{1}$
(7)$S_{1}$、$S_{2}$、$S_{3}$

变式 在如图所示的电路中,当开关$S_{2}$、$S_{3}$闭合,开关$S_{1}$断开时,灯$L_{1}$和$L_{2}$亮;当开关$S_{2}$断开,开关$S_{1}$、$S_{3}$闭合时,灯$L_{1}$亮;当开关$S_{1}$、$S_{2}$闭合时,会发生电源短路,这是绝对不允许的。

答案： [变式]$L_{1}$和$L_{2}$ $L_{1}$ 短路

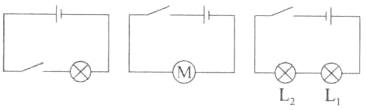

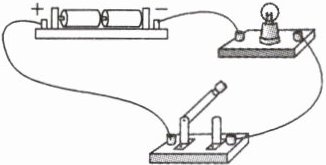

10. 根据如图所示的实物连线图,在右边虚线框内画出对应的电路图(电风扇可以用电动机的符号表示)。

答案：
如图所示。
