3. 小薇和小亮两名同学在“探究电流与电压的关系”的实验中,电源使用两节新干电池,滑动变阻器$R'$的规格是“20Ω 2A”。

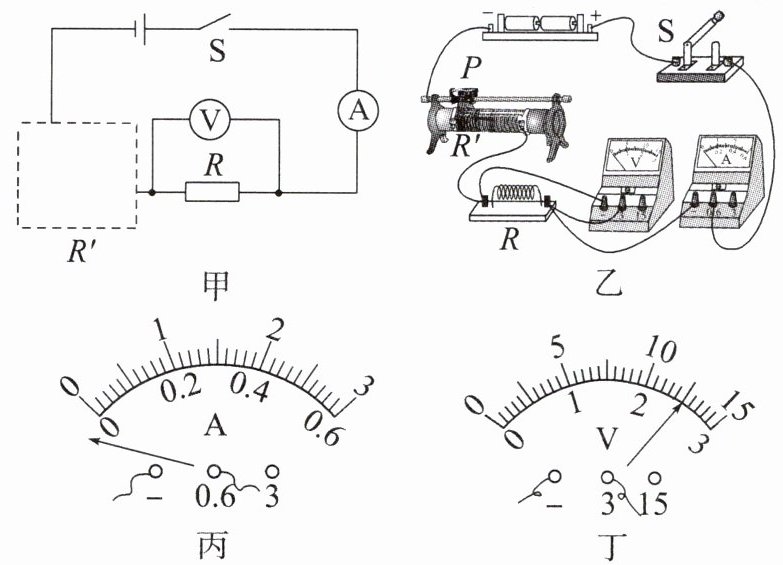

(1)图甲是小薇画出的电路图,小亮根据电路图连接实物,如图乙所示。请你在虚线框内把电路图补画完整(要求所补画的元件与实物电路对应)。
(2)闭合开关S前,小亮发现电流表的指针在零刻度线的左端,如图丙所示,其原因是________(填字母)。
A.电流表没调零
B.电流表的正、负接线柱接反了
(3)确认电路无误后,闭合开关S进行实验。第4次实验时电流表的示数为0.5A,电压表的示数如图丁所示,其示数为________V;他们记录的数据见下表,老师指出其中一组数据有拼凑的嫌疑,你认为是第________(填实验次序)组,理由是________。
|实验次序|1|2|3|4|
|----|----|----|----|----|
|电压/V|0.5|1.2|1.8| |
|电流/A|0.10|0.24|0.36|0.5|
(4)另一组的小启也完成了实验,调节滑动变阻器,得到的实验数据见下表。
|实验次序|1|2|3|4|5|6|
|----|----|----|----|----|----|----|
|电压$U/V$|1.0|1.5|2.0|2.5|3.0|3.5|
|电流$I/A$|0.22|0.32|0.42|0.52|0.62|0.72|
一旁的小宇指出,小启所测的实验数据存在问题,造成这一现象的原因是________。
变式 小毛也在利用上题中相同的实验器材探究该实验,实验结束后,小毛整理器材时发现定值电阻很热。接着小毛分析自己测得的数据,发现并不能够较好地满足“成正比”的关系。数据差异可能是________造成的。由此反思实验过程:实验时每次读取数据后要及时地________(填具体操作),使得________,再开始下一组实验,减小此因素对测量结果的影响。

答案：

(1)如图所示　
(2)A　
(3)2.5　1　第1次实验的电流不可能低至0.10A　
(4)电流表没有调零
　　　　　　　
[变式]温度变化导致定值电阻阻值变化　断开开关　　电阻冷却到室温
