《2025年一本九年级物理全一册人教版重庆专版》

典例1 (2024·江津区期中)在如图所示的电路中,电源电压保持不变,开关闭合后,电流表指针没有发生偏转。将一根导线接在AB两点,此时观察到电流表有示数,则故障是 (C)

A.灯$L_{2}$短路
B.灯$L_{1}$短路
C.灯$L_{2}$断路
D.灯$L_{1}$断路

答案： C

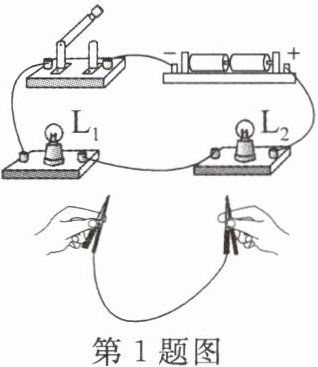

1. 小勇连接的实验电路如图所示,他检查导线连接无误后,闭合开关,发现灯$L_{1}$、$L_{2}$均不发光,于是他用一根导线来排查故障。当导线连接在灯$L_{1}$两端时,两灯仍不发光,连接在灯$L_{2}$两端时,灯$L_{1}$发光,灯$L_{2}$不发光。由此判断电路故障是 (B)
A.灯$L_{1}$断路
B.灯$L_{2}$断路
C.灯$L_{1}$短路
D.灯$L_{2}$短路

答案： B

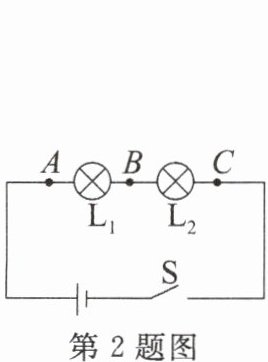

2. 如图所示,小明在“探究串联电路电流规律”的实验中,闭合开关后,两灯均不亮,他用一个电流表去检测电路故障。当电流表接A、B两点时两灯均不亮,电流表无示数;当电流表接B、C两点时,有一盏灯亮了,且电流表有示数。造成这一现象的原因可能是 (C)

A.灯$L_{1}$断路
B.灯$L_{1}$短路
C.灯$L_{2}$断路
D.灯$L_{2}$短路

答案： C

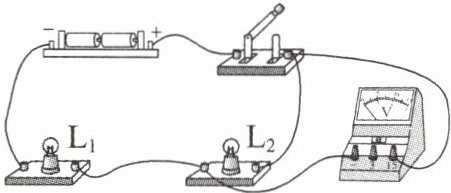

典例2 小红在实验时连接了如图所示的电路。闭合开关后,她发现两灯都不亮,电压表示数为0。她将电压表改接在灯$L_{1}$两端,电压表示数接近电源电压,则故障原因可能是 (B)

A.灯$L_{2}$断路
B.灯$L_{1}$断路
C.灯$L_{1}$短路
D.灯$L_{2}$短路

答案： B

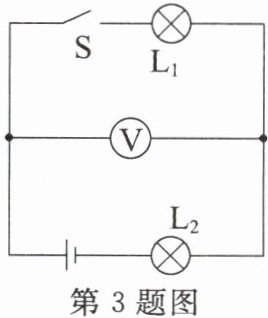

3. 如图所示的电路,当开关S闭合时,只有一只灯泡亮,且电压表的示数为电源电压。产生这一现象的原因可能是 (D)
A.灯$L_{1}$断路
B.灯$L_{1}$短路
C.灯$L_{2}$断路
D.灯$L_{2}$短路

答案： D

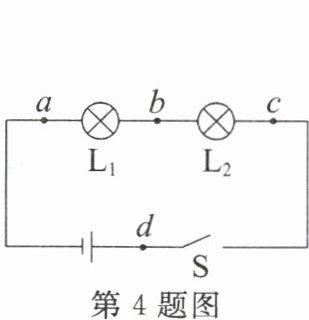

4. (2023·山东烟台中考)在电学实验中,遇到电路故障时常用电压表来检测。如图所示,电源电压恒为4.5V,闭合开关S后两灯均不亮,用电压表先后测得ad、ac和ab两端的电压均为4.5V,则故障可能是 (A)

A.灯$L_{1}$断路
B.灯$L_{2}$断路
C.灯$L_{1}$短路
D.灯$L_{2}$短路

答案： A
