《2025年一本九年级物理全一册人教版重庆专版》

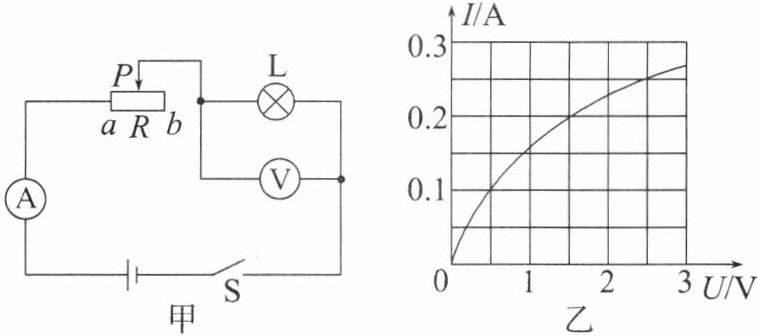

6. 如图甲所示,电源电压恒为3V,小灯泡L标有“2.5V”的字样,滑动变阻器R标有“10Ω 1A”的字样,小灯泡L的I-U图像如图乙所示。闭合开关S,下列判断正确的是(C)

A. 小灯泡L正常发光时,滑动变阻器R接入电路的电阻为10Ω
B. 滑片P处于b端时,电压表的示数可能为1.5V
C. 为确保电路安全,滑动变阻器R的阻值变化范围为2~10Ω
D. 用另一相同的小灯泡L替换滑动变阻器R,此时电路的总电阻为20Ω

答案： C

变式 若把一个阻值为25Ω的定值电阻与该灯泡串联接入上题中电源的两端,则此状态下该灯泡的电阻为5Ω。

答案： 【变式】5

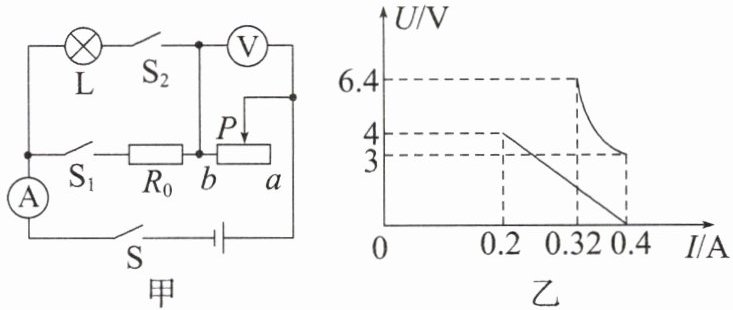

7. (2025·西大附中月考)如图甲所示的电路,电源电压不变,电流表的测量范围为0~0.6A,电压表的测量范围为0~15V,小灯泡的参数模糊不清,第一次只闭合开关S、$S_{1}$,保证电路的安全,将滑动变阻器的滑片P在最大范围内移动;第二次只闭合开关S、$S_{2}$,保证电路的安全,将滑动变阻器的滑片P在最大范围内移动。图乙是根据这两次操作绘制的电压表与电流表的关系图像。下列选项错误的是(D)

A. 电源电压为8V
B. $R_{0}$的阻值为20Ω
C. 小灯泡正常发光的电阻为12.5Ω
D. 第二次滑动变阻器的滑片P移动过程中,变阻器的阻值取值范围为12.5~20Ω

答案： D

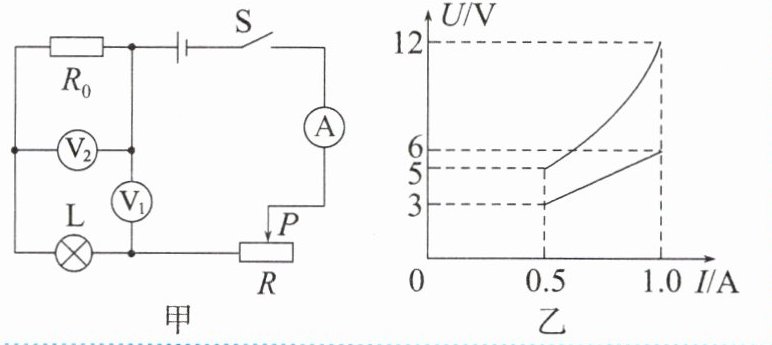

变式 如图甲所示,滑动变阻器标有“20Ω 2A”的字样,闭合开关S,滑动变阻器R的滑片P从最右端滑至某一位置时,小灯泡正常发光。两电压表的示数与电流表的示数的关系图像如图乙所示。定值电阻$R_{0}$的阻值为6Ω,小灯泡正常发光时的电阻为6Ω,电源电压为15V,小灯泡正常发光时,滑动变阻器R接入电路的阻值为3Ω。

答案： 【变式】6 6 15 3

8. 小明设计了如图甲所示的模拟调光灯电路,电源电压恒定,$R_{1}$为定值电阻。闭合开关S后,将滑动变阻器$R_{2}$的滑片P由最右端向左移动,直至灯泡正常发光,此过程中,电流表A的示数随两电压表$V_{1}$、$V_{2}$(电压表$V_{2}$未画出)示数变化的关系图像如图乙所示,则灯泡正常发光时的电阻为10Ω;电源电压为4.5V;图像②表示$R_{2}$(选填“$R_{1}$”“$R_{2}$”或“$R_{1}$与$R_{2}$”)的电流随电压的变化关系,再串联一个3Ω的电阻后,滑动变阻器$R_{2}$的滑片P可自由移动,灯泡能正常发光且安全。

答案： 10 4.5 $R_{2}$ 3
