8.滑动变阻器连入电路的一种情况如图所示，连入电路的电阻是PA(选填“PA”或“PB”)部分，若使它连入电路的电阻减小，则滑片P应向左(选填“左”或“右”)移动。若该滑动变阻器的铭牌上标有“50Ω 2A”的字样，滑片P分别位于下列位置，请确定滑动变阻器连入电路的阻值R。
(1)滑片P移到最右端时，R=50Ω。
(2)滑片P移到最左端时，R=0Ω。
(3)滑片P移到中点时，R=25Ω。

答案： PA　左　
(1)50　
(2)0　
(3)25

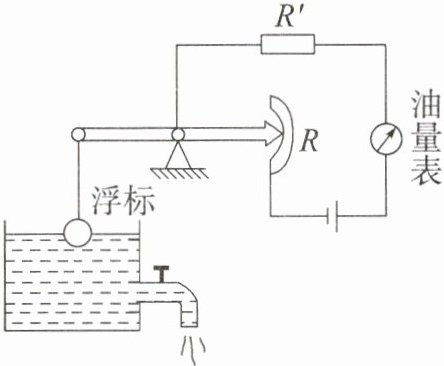

9.一种自动测定油箱内油面高度的装置如图所示，R是滑动变阻器，滑动变阻器R的金属滑片是杠杆的一端，$R'$是定值电阻。从油量表指针所指的刻度，就可以知道油箱内油面的高度。

(1)油量表其实是电流表。
(2)油面升高，滑动变阻器R接入电路的阻值变小，油量表的示数变大。(均选填“变大”或“变小”)
(3)定值电阻$R'$是否多余？它有什么作用？
答：不多余;起保护电路的作用。

答案：
(1)电流　
(2)变小　变大　
(3)不多余;起保护电路的作用　

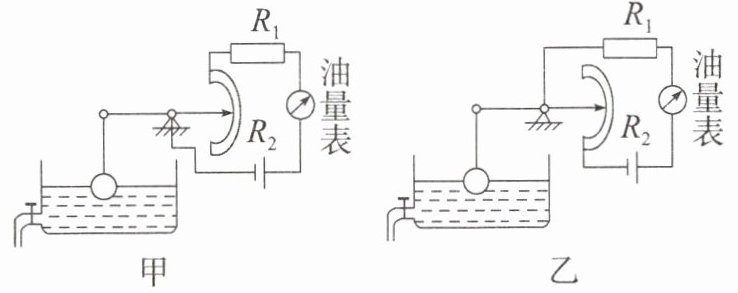

变式(一本原创)小启和小宇分别设计了如图甲、乙所示的显示油箱内油面高度的装置，你认为 (乙)方案更直观。

答案： [变式]乙

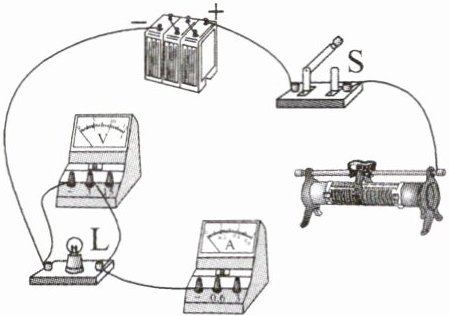

10.(2023·璧山区期中)如图所示，请把滑动变阻器按要求接入电路中。要求：闭合开关S，当滑片向右滑动时，小灯泡L变亮。

答案：
如图所示。

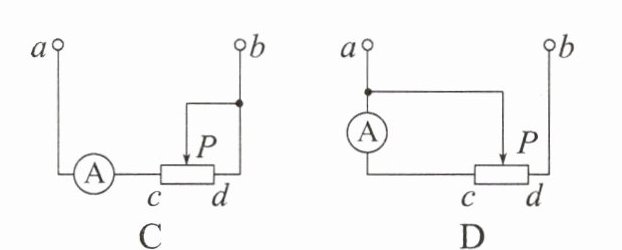

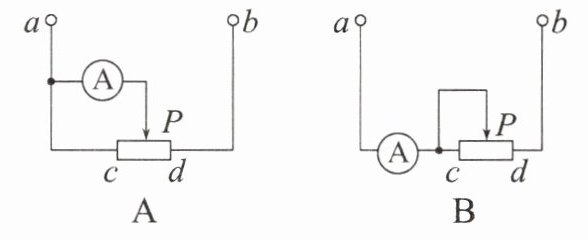

11.如图所示的电路中，a、b两点间电压不变，当滑动变阻器的滑片向右移动一段距离后，下列电路中电流表的示数会变小的是 (C)

答案： C

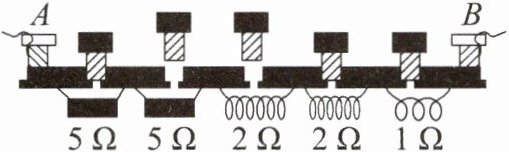

12.下图是插入式电阻箱的结构示意图。它的最大阻值是15Ω，图中A、B两个接线柱之间的阻值是7Ω。

答案： 15　7

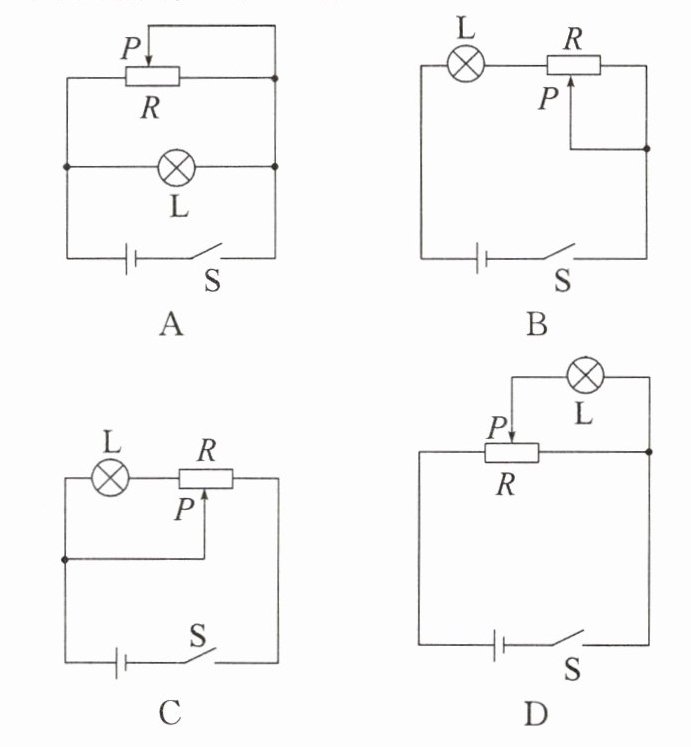

13.(2023·重庆十一中期中改编)如图所示，在保证电路安全的情况下，一定能用滑动变阻器调节小灯泡由亮到灭的是 (D)

答案： D
