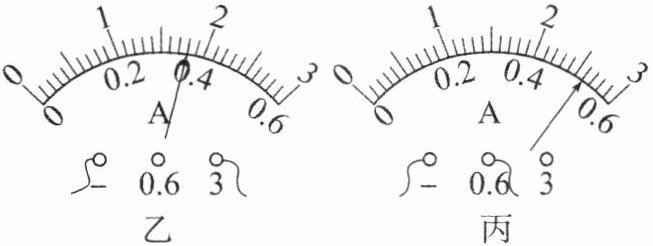

12. (2025·渝北中学月考)如图甲所示的电路图中，闭合开关，电流表$A_{1}$、$A_{2}$选用的测量范围及指针偏转分别如图乙、丙所示，求：

(1)电流表$A_{1}$、$A_{2}$的示数分别为1.8A、0.52A；
(2)通过灯$L_{1}$的电流为0.52A；
(3)通过灯$L_{2}$的电流为1.28A。

答案： 解:由题图甲可知,两灯并联,电流表 $ A_1 $ 测量干路中的电流,电流表 $ A_2 $ 测量通过灯 $ L_1 $ 的电流。
(1)
(2)电流表 $ A_1 $ 选用的是大测量范围,分度值为0.1A,示数为1.8A,故干路电流 $ I = 1.8 \, \text{A} $
　电流表 $ A_2 $ 选用的是小测量范围,分度值为0.02A,示数为0.52A,故通过灯 $ L_1 $ 的电流 $ I_1 = 0.52 \, \text{A} $
(3)根据并联电路的电流规律可知,通过灯 $ L_2 $ 的电流 $ I_2 = I - I_1 = 1.8 \, \text{A} - 0.52 \, \text{A} = 1.28 \, \text{A} $

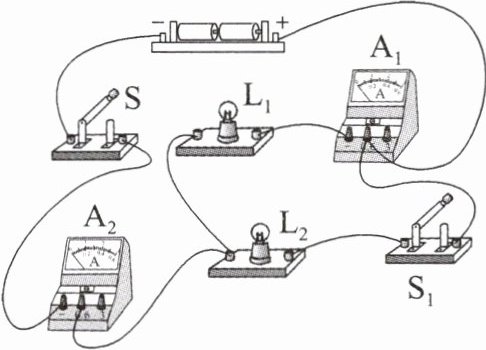

13. 如图所示的电路中，闭合开关S、$S_{1}$后，下列说法正确的是（D）

A. 灯$L_{1}$、$L_{2}$串联
B. 电流表$A_{1}$和$A_{2}$的示数相等
C. 断开开关$S_{1}$后，通过灯泡$L_{1}$的电流会变大
D. 断开开关$S_{1}$后，电流表$A_{2}$的示数一定会变小
变式1 第13题图中，将灯$L_{1}$替换为另一盏灯$L_{3}$后，电流表$A_{2}$与$A_{1}$示数的差值将会不变(选填“变大”“不变”或“变小”)。
变式2 第13题图中，当开关S和$S_{1}$都闭合时，两灯$L_{1}$、$L_{2}$均正常发光，电流表都有示数。突然一盏灯熄灭了，此时两个电流表的示数都变小，则可能出现的电路故障是（C）
A. 灯$L_{1}$短路
B. 灯$L_{2}$短路
C. 灯$L_{1}$断路
D. 灯$L_{2}$断路

答案： D 【变式1】不变 【变式2】C

14. 下图是一个实验用的玻璃箱中的电路图。
(1)若只闭合开关$S_{1}$，电流表$A_{1}$的示数为0.36A，则电流表$A_{2}$的示数为0.36A?
(2)若闭合开关$S_{1}$、$S_{2}$、$S_{3}$，电流表$A_{1}$的示数为1.5A，电流表$A_{2}$的示数为0.6A，则电流表$A_{3}$的示数为0.9A?

答案： 解:
(1)由题图可知,只闭合开关 $ S_1 $ 时,灯 $ L_1 $ 和 $ L_2 $ 串联,电流表 $ A_1 $ 的示数为0.36A,则电流表 $ A_2 $ 的示数为0.36A
(2)当开关 $ S_1 $、$ S_2 $、$ S_3 $ 都闭合时,灯 $ L_1 $ 短路,灯 $ L_2 $、$ L_3 $ 并联;电流表 $ A_1 $ 测干路上的电流,电流表 $ A_2 $ 测通过灯 $ L_2 $ 的电流,电流表 $ A_3 $ 测通过灯 $ L_3 $ 的电流,根据并联电路的电流特点可知,电流表 $ A_3 $ 的示数 $ I_3 = I - I_2 = 1.5 \, \text{A} - 0.6 \, \text{A} = 0.9 \, \text{A} $

15. 如图所示，闭合开关后，若电流表$A_{1}$、$A_{3}$的示数分别为0.41A、0.53A，则通过灯泡$L_{2}$和$L_{3}$的电流之和为0.41A，通过灯泡$L_{1}$的电流为0.12A。

变式 若上题中电流表$A_{2}$的示数为0.35A，则通过灯泡$L_{2}$的电流为0.23A，通过灯泡$L_{3}$的电流为0.18A。

答案： 0.41 0.12 【变式】0.23 0.18
