1. 两个电阻的U-I图像如图所示,则a、b所表示的电阻及电阻串联和并联后的U-I图像所在的区域分别是(B)

A. a表示大电阻的图像,两个电阻并联后图像在区域1
B. a表示小电阻的图像,两个电阻串联后图像在区域3
C. a表示小电阻的图像,两个电阻并联后图像在区域2
D. a表示大电阻的图像,两个电阻串联后图像在区域3

答案： B

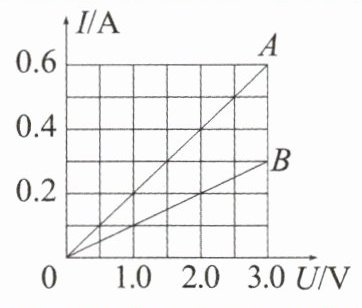

变式 电阻A、B的I-U图像如图所示。由图像可知,电阻A的阻值小于(选填“大于”或“小于”)电阻B的阻值,电阻B的阻值是10Ω;将电阻A、B串联后接入电路,当通过电阻A的电流为0.3A时,电阻A和B两端的总电压是4.5V;将电阻A、B并联后接入某电路,当通过电阻B的电流是0.2A时,电阻A两端的电压是2.0V。

答案： 【变式】小于 10 4.5 2.0

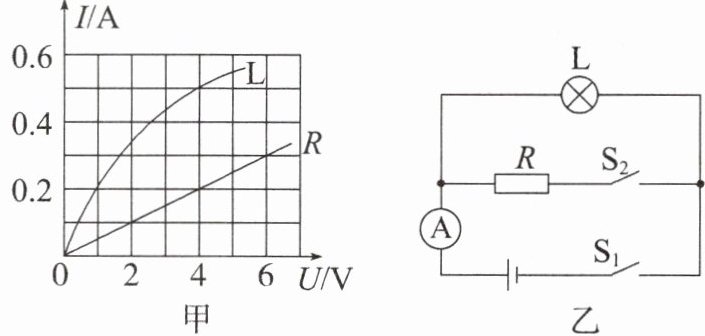

2. (2025·南开中学期中)图甲是小灯泡L和电阻R的I-U图像。将小灯泡L和电阻R接入如图乙所示的电路中,电源电压不变,同时闭合开关$S_{1}$和$S_{2}$时,电流表的示数为0.7A。下列分析与计算正确的是(C)

A. 此时小灯泡L的电阻为20Ω
B. 此时通过电阻R的电流为0.5A
C. 此时整个电路的总电阻小于8Ω
D. 将小灯泡L和电阻R串联在5V的电路中,通过电路的电流为0.4A

答案： C

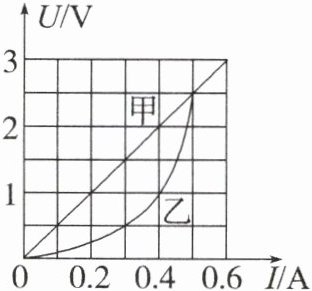

变式(2025·九龙坡区期末)下图是电阻甲和乙的U-I图像,分析图像,下列判断正确的是(C)

A. 当甲两端的电压为0.5V时,通过它的电流为0.3A
B. 当乙两端的电压为2.5V,其电阻值为10Ω
C. 若甲和乙串联,电流为0.4A,则它们两端的总电压为3V
D. 若甲和乙并联,电压为1V,则干路电流为0.4A

答案： 【变式】C

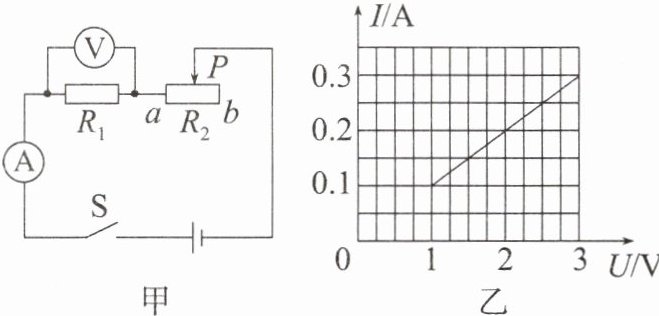

3. 如图甲所示,电源电压保持不变,闭合开关S,当滑动变阻器$R_{2}$的滑片P从b端移到a端的过程中,电流表的示数I与电压表的示数U的关系如图乙所示,则下列选项正确的是(D)

①电阻$R_{1}$的阻值为10Ω
②滑动变阻器$R_{2}$的最大阻值为20Ω
③电源电压为3V
④电流表的示数为0.2A时,滑动变阻器$R_{2}$接入电路的阻值为5Ω
A. ①②
B. ①②③
C. ①②④
D. ①②③④

答案： D

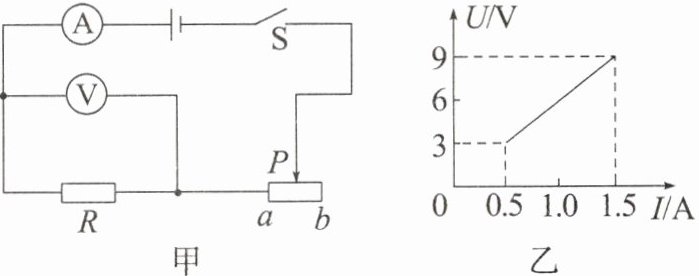

变式 如图甲所示的电路,电源电压保持不变,闭合开关S,滑动变阻器的滑片P从b端移动到a端,电压表的示数U与电流表的示数I的变化关系如图乙所示,下列说法正确的是(D)

A. 电源电压为16V
B. 滑动变阻器的最大阻值为10Ω
C. 定值电阻R的阻值为12Ω
D. 当滑动变阻器的滑片P在中点时,电流表的示数为0.75A

答案： 【变式】D
