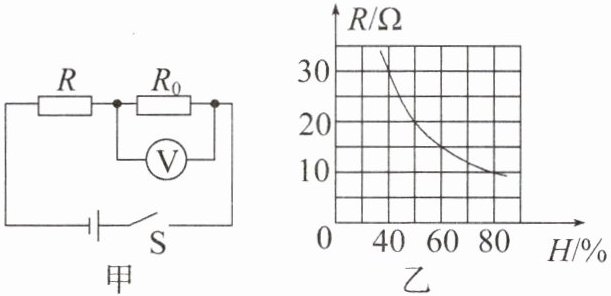

5. (2023·山西中考)小伟给学校劳动实践基地的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6V，定值电阻$R_0$的阻值为20Ω，湿敏电阻R的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是（D）

A. 空气湿度越大，湿敏电阻R的阻值越大
B. 空气湿度越大，电压表的示数越小
C. 当空气湿度为40%时，电压表的示数为3.6V
D. 当电路中的电流为0.15A时，空气湿度为50%

答案： D

6. (2025·复旦中学期中)如图所示的电路中，电源电压为18V且保持不变。当开关S闭合，滑动变阻器的滑片P滑至a端时，电流表的示数为1.5A；当开关S断开，滑片P滑到变阻器中点时，电压表的示数为9V。（不考虑温度对灯丝电阻的影响）下列选项正确的是（C）

A. 灯泡的电阻为36Ω
B. 滑动变阻器的最大阻值为12Ω
C. 断开开关S，若电流表的测量范围换为0～0.6A，灯泡两端的最大电压为10.8V
D. 闭合开关S，滑动变阻器的滑片P滑至b端时，电流表示数为1A

答案： C

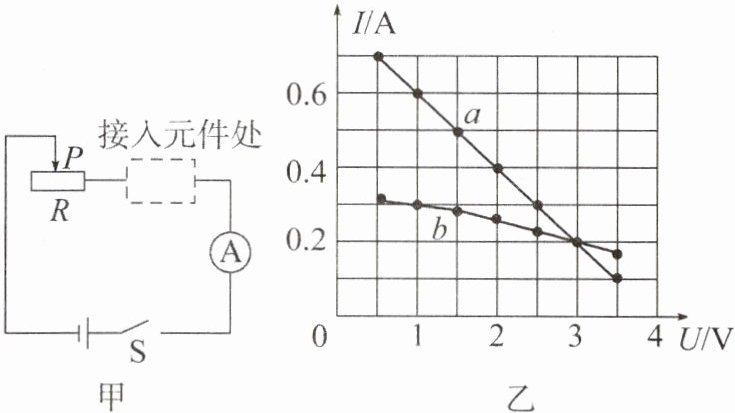

7. (2023·重庆中考A卷)将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路的两端，闭合开关S，移动滑片P，多次记录两电表的示数；断开开关S，只将定值电阻更换为灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I-U图像。下列分析正确的是（C）

A. 电源电压为3.5V
B. 图像b是用接入定值电阻时记录的数据绘制得到的
C. 定值电阻和灯泡两端的电压各为3.5V时，灯泡的电阻较大
D. 接入灯泡后，将滑片P向右移动时，电压表的示数将变大

答案： C

8. (2024·实验外国语学校期中)为了纪念德国物理学家欧姆在电学中的突出贡献，以他的名字命名为电阻的单位。他通过实验探究发现了通过导体的电流跟导体两端的电压和导体电阻的关系，其表达式为$I =$$\frac{U}{R}$。

答案： 欧姆 $\frac{U}{R}$
