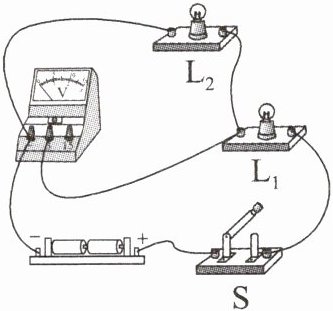

5. (2024·永川区期末)如图所示的电路中，闭合开关，电压表测量的是 （C）

A.电源两端的电压
B.开关S两端的电压
C.灯L₁两端的电压
D.灯L₂两端的电压

答案： 5. C

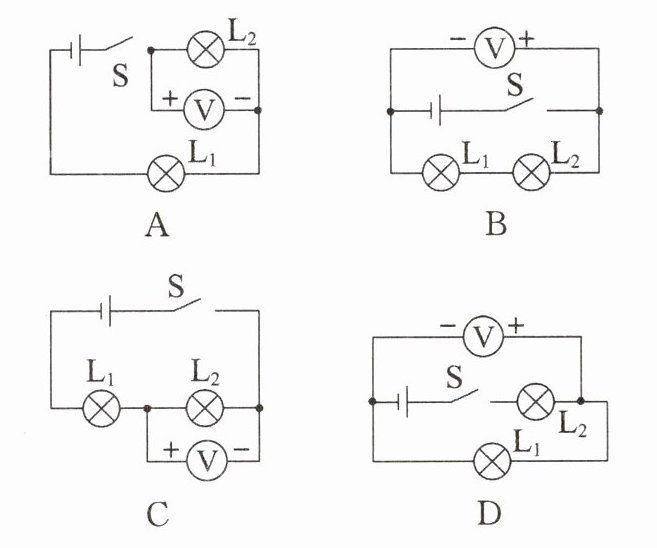

变式 下列电路中，闭合开关后，能用电压表正确测出灯L₂两端电压的是 （A）

答案： 【变式】A

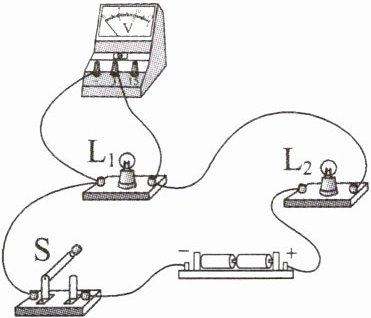

6. 小高在实验室里连接了如图所示的电路，对此电路的认识正确的是 （C）

A.两灯并联，电压表测电源电压
B.两灯串联，电压表测灯L₁两端的电压
C.闭合开关，若灯L₁短路，则电压表示数为3 V
D.闭合开关，若灯L₂短路，则电压表示数为3 V

答案： 6. C

7. 在用有“0~3 V”和“0~15 V”两个测量范围的电压表测电压时，电压表的“-”接线柱已接入电路，在用“0~15 V”测量范围试触时，指针位置如图所示，则下一步操作正确的是 （D）

A.接入电压表的c接线柱再读数
B.接入电压表的b接线柱再读数
C.断开开关，接入电压表的c接线柱，闭合开关后读数
D.断开开关，接入电压表的b接线柱，闭合开关后读数

答案： 7. D

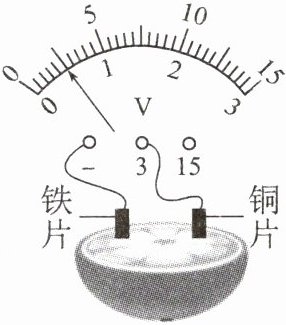

8. 如图所示，把铜片、铁片插入柠檬中，制成一个水果电池，用电压表测量它的电压。下列说法正确的是 （C）

A.铁片是水果电池的正极
B.该水果电池的电压是2.5 V
C.该水果电池的电压是0.5 V
D.水果电池中电流方向是从铜片到铁片

答案： 8. C

9. (2025·育才中学月考)最初的电池是19世纪初意大利物理学家伏特发明的，为了纪念他在电学方面做出的伟大贡献而将他的名字命名为电压的单位。现在手机使用的锂电池电压是3.7 V =3.7×10³mV。

答案： 9. 伏特 $3.7×10^{3}$

10. 如图所示的电压表，若选用的是0~3 V的测量范围，读数为2.5V；若选用的是0~15 V的测量范围，读数为12.5V。

答案： 10. 2.5 12.5

某同学用有两个测量范围(“0~3 V”和“0~15 V”)的电压表测量由两节旧干电池串联组成的电池组的电压，记录结果是10 V。他出现错误的原因是用的小的测量范围，却按大的测量范围读数，实际电压应是2V。

答案： 【变式】用的小的测量范围，却按大的测量范围读数 2
