《2025年一本九年级物理全一册人教版重庆专版》

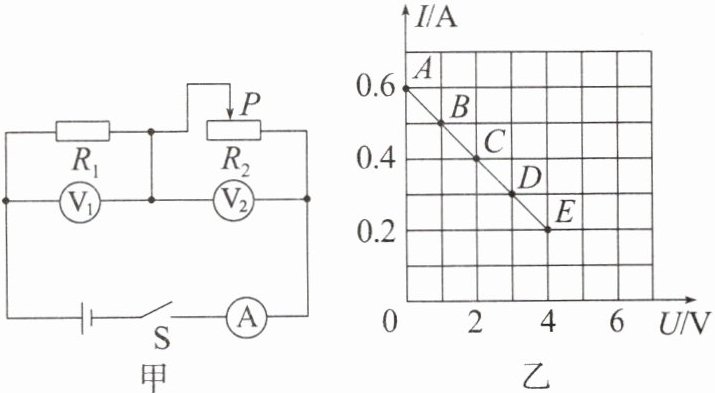

4. 如图甲所示,电源电压保持不变,$R_{1}$为定值电阻。闭合开关S,将滑动变阻器$R_{2}$的滑片P从一端移动到另一端的过程中,其中一个电压表的示数和电流表的示数变化情况如图乙所示,则下列说法正确的是(C)

A. 定值电阻$R_{1}$的阻值是20Ω
B. 滑动变阻器$R_{2}$的最大阻值是30Ω
C. 电源电压是6V
D. 当滑片P在中点时对应的是C点

答案： C

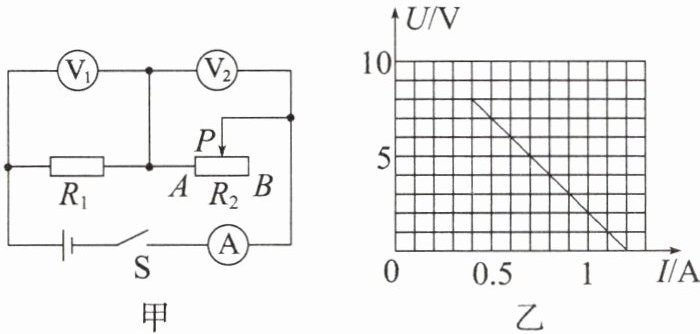

变式(2024·南开中学期中)如图甲所示,电源电压恒定,$R_{1}$是定值电阻,$R_{2}$是滑动变阻器,闭合开关S,将滑动变阻器的滑片P从B端移至A端的过程中,其中一个电压表示数随电流表示数变化的U-I图像如图乙所示,下列说法正确的是(D)

A. 电源电压$U=8V$
B. 定值电阻$R_{1}=16Ω$
C. 乙图表示电压表$V_{1}$的示数随电流表示数变化的关系
D. 当电压表$V_{1}$的示数为6V时,滑动变阻器$R_{2}=10Ω$

答案： 【变式】D

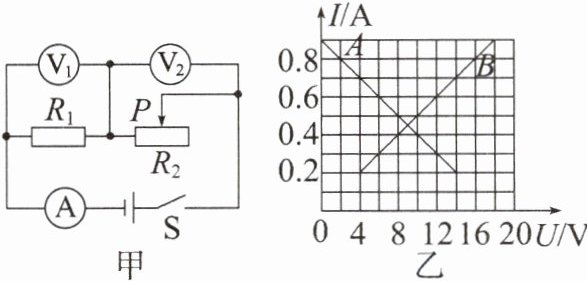

5. (2025·九龙坡区月考)如图甲所示的电路,电源两端电压保持不变,$R_{1}$为定值电阻,$R_{2}$为滑动变阻器。闭合开关S,将滑动变阻器的滑片P由一端移到另一端的过程中,电路中$R_{1}$、$R_{2}$的I-U关系图像如图乙所示,则下列判断正确的是(D)

A. 电源电压为16V
B. 定值电阻$R_{1}$的阻值为40Ω
C. 滑动变阻器$R_{2}$的最大阻值为90Ω
D. 当滑片P位于距最左端$\frac {2}{5}$处时,电流表示数为0.375A

答案： D

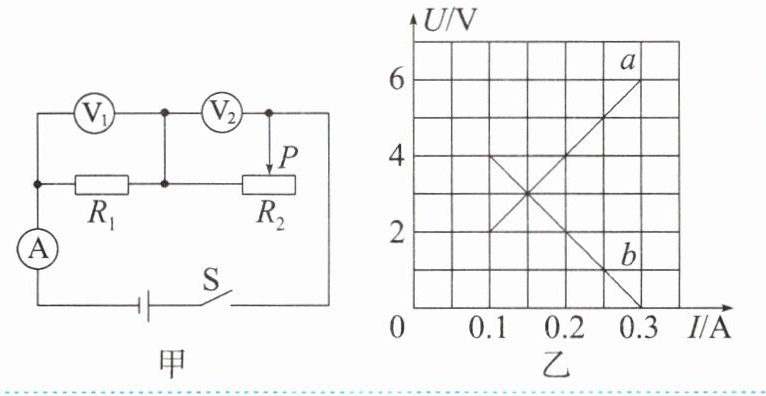

变式 如图甲所示,电源电压保持不变。闭合开关S,调节滑动变阻器$R_{2}$,两电压表的示数随电流变化的图像如图乙所示,由图像可知,b是电压表$V_{2}$的示数随电流变化的图像,电源电压为6V,电阻$R_{1}$的阻值为20Ω。

答案： 【变式】$V_{2}$ 6 20
